1．概述
通过以太网可以实现S7-1200与S7-300连接通信。S7-300可以使用带集成口CPU或通信处理器（CP343-1）连接到工业以太网上，它们都提供S7 通信的功能，既可作为客户机，也可以作为服务器，所拥有的连接资源可参见相关产品手册；S7-1200 集成以太网接口，提供S7 通信的功能，只能作为服务器，可以同时建立3 个通信连接。

下面会用一个实例来描述S7-300 如何与S7-1200建立通信连接。

192.168.0.8 192.168.0.18

192.168.0.100

图1： 实例网络拓扑图

S7 1200 与 S7-300 通过 S7通信的基本原理如下图所示：

图2：S7-300与S7-1200 通信原理

2．硬件需求

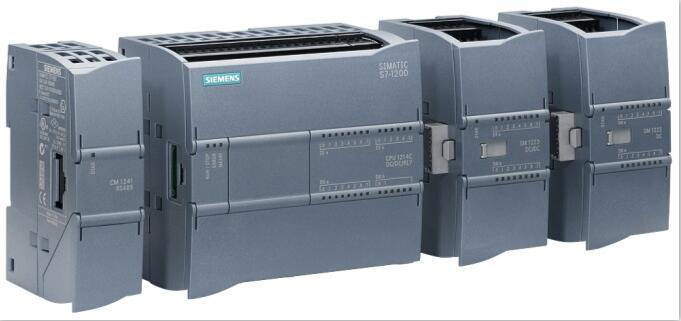

• S7-1214C AC/DC/RLY
• CPU 319-3 PN/DP
• SCALANCE X204-2
• PG/PC

3．软件需求
• S7-1200编程软件 STEP 7 Basic V10.5
• S7-300 编程软件 STEP 7 V5.4 + SP4

4．组态

4. 1 S7-1200 配置
• 使用STEP 7 Basic 创建项目“comS7300”;

图3： 创建项目

• 添加S7-1200 设备 CPU1214C，设置IP 地址192.168.0.18;

图4： 添加S7-1200设备

4. 2 S7-1200 PLC 编程
• 在Program blocks 下，添加程序块（DB1,DB2,DB3）,其中DB1和DB3为符号DB（选择 Symbolic access only）,DB2为绝对地址DB(不选择 Symbolic access only) , S7 通信只支持绝对地址DB 寻址通信；

图5： 创建绝对地址DB2

• 打开全局DB2，输入2个数组类型数据，每个数组有16 个元素；

图6： 在DB2中添加数据

• 创建两个监视表格(监视表格_1, 监视表格_2) 用来观察DB2的实时状态；
• 将程序下载到PLC CPU1214C 中。

4. 3 S7-300 配置
使用STEP 7 创建 SIMATIC 300 Station。

• 在硬件组态中添加CPU 319-3 PN/DP，设置IP地址 192.168.0.8;

图7： 硬件组态

• 在网络组态中（NetPro）中创建S7连接，首先在打开的NetPro中点击 SIMATIC 300 (1) 机架的“CPU 319-3PN/DP”处；

图8： 在NetPro中选择相应的机架

• 创建连接一个与“Unspecified”的S7 连接，点击“OK”;

图9： 添加S7连接

• 在相应的输入通信伙伴的IP地址192.168.0.18,点击“Address Details…”;

图10：输入通信伙伴IP地址 ；

• 在Address Details　对话框中，将通信伙伴的槽号改为１，确认其TSAP 为03.01,点击“OK”，之后，可以将所建立硬件组态和网络连接编译并下载到PLC 中。

图11：设置通信伙伴机架和槽号 ；

4. 4 S7-300 PLC 编程
• 在STEP 7 Blocks 中创建写数据DB1 ( put data)和读数据DB3 (get data)数据块；

图12： DB1和DB2；

• 打开主程序OB1，分别在Network1和Network2中添加指令FB14 GET和 FB15 PUT，并为其添加背景数据块DB14和DB15 ；

图13： 选择单边通信指令；

注意:
在选择指令时，要根据使用的产品来确定。如果采用CPU集成的以太网接口建立S7 通信，要采用左侧的指令；如果采用CP 以太网卡建立S7通信，要采用右侧的指令。

图14：在OB1中调用FB14 ；

图15：在OB1中调用FB15 ；

• 创建变量表VAT_1监视写数据操作(PUT)；

图16：变量表VAT_1 ；

• 创建变量表VAT_2监视读数据操作(GET)；

图17：变量表VAT_２ ；

5．调试 S7-1200 与S7-300 PLC 通信
• 从S7-300 程序中可知，在M1.0 从0变为1时，读取S7-1200的数据DB2.DBB0~DB2.DBB15 到S7-300 DB3.DBB0~ DB3.DBB15中；

图18：S7-300调用GET函数读取S7-1200数据

• 从S7-300 程序中可知，在M5.0 从0变为1时，将S7-300的数据DB1.DBB0~ DB1.DBB15 写入S7-1200 的DB2.DBB16~DB2.DBB31中；

图19：S7-300调用PUT函数写入S7-1200数据

6．总结
在使用S7-300与S7-1200 建立S7 通信时，所能建立的最大连接数和通信任务是与S7-300产品的型号相关，如：CPU319-3 PN/DP ,最大可组态的连接数为16，可建立最大通信任务为32（也就是可调用的通信指令的背景数据的总数）,每个作业的用户数据最大值与所使用的块类型和通信伙伴有关，PUT 为212 个字节，GET为222个字节。
