对所有电气设备进行正确地接地和接线非常重要，这有助于确保系统最佳地运行以及为应用和PLC提供额外的电气噪声保护。现如下关于西门子200SMART CPU 有关接线图的信息：

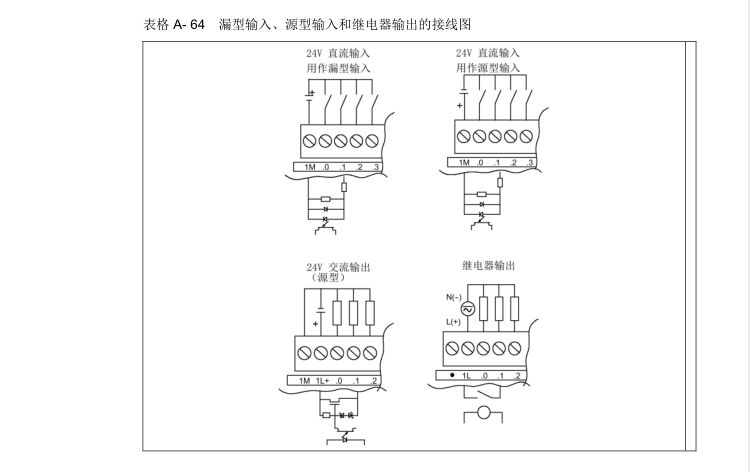

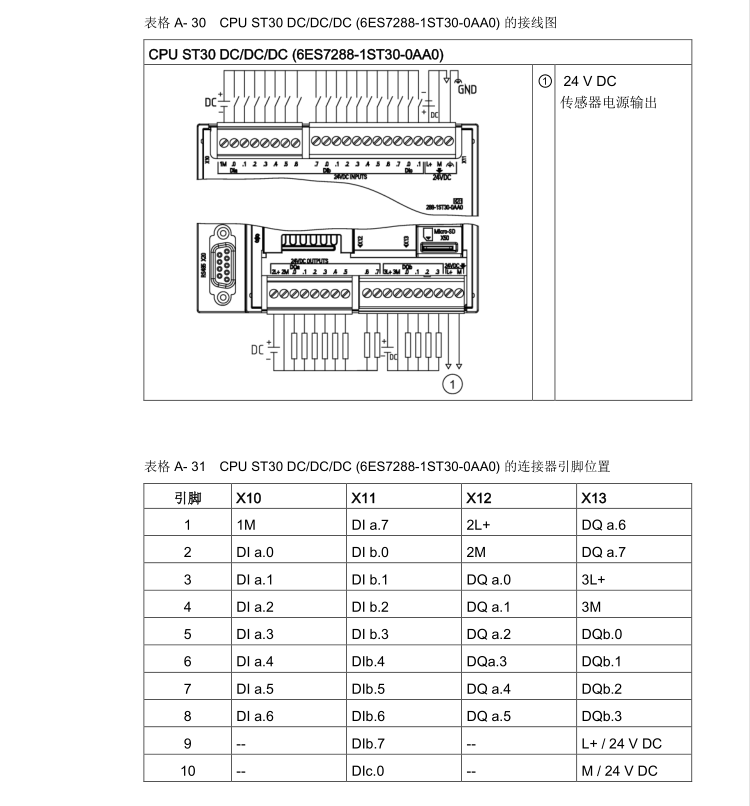

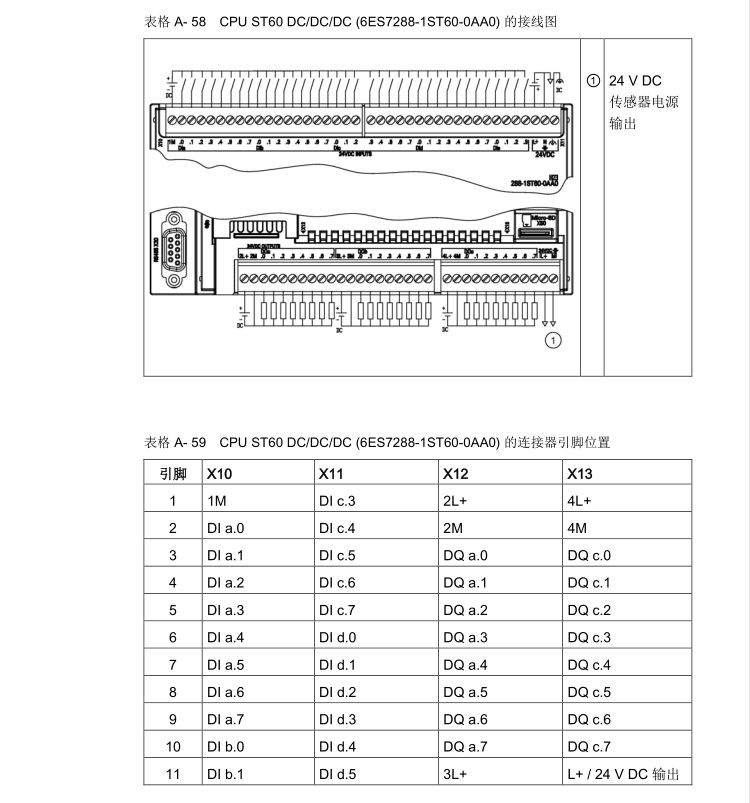

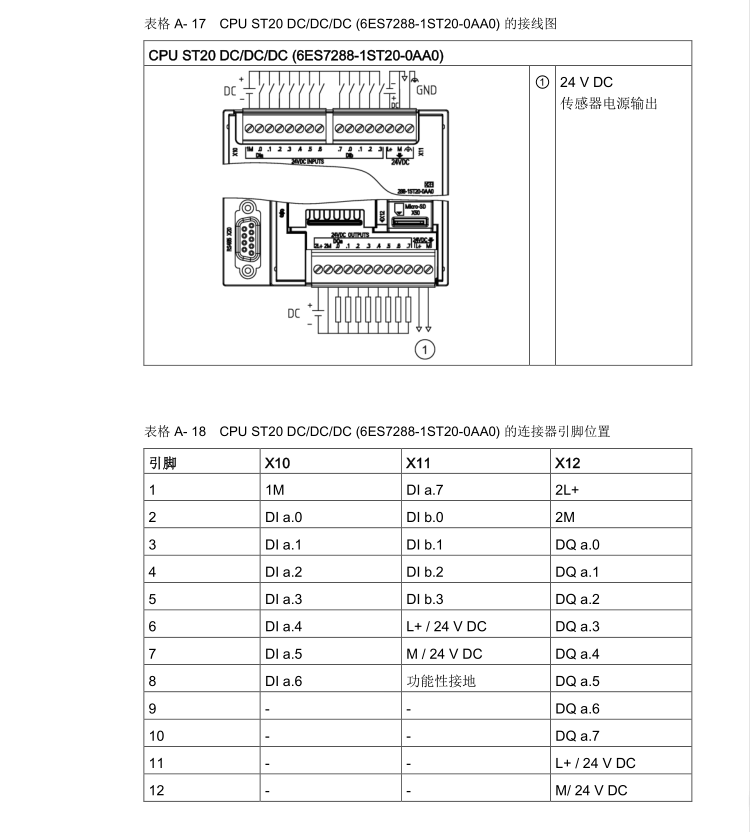

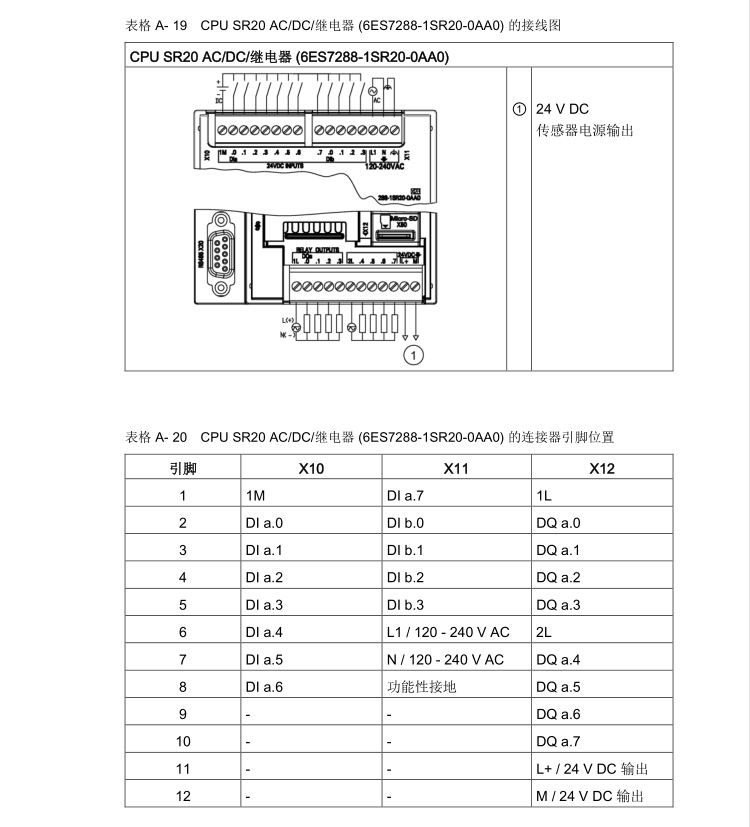

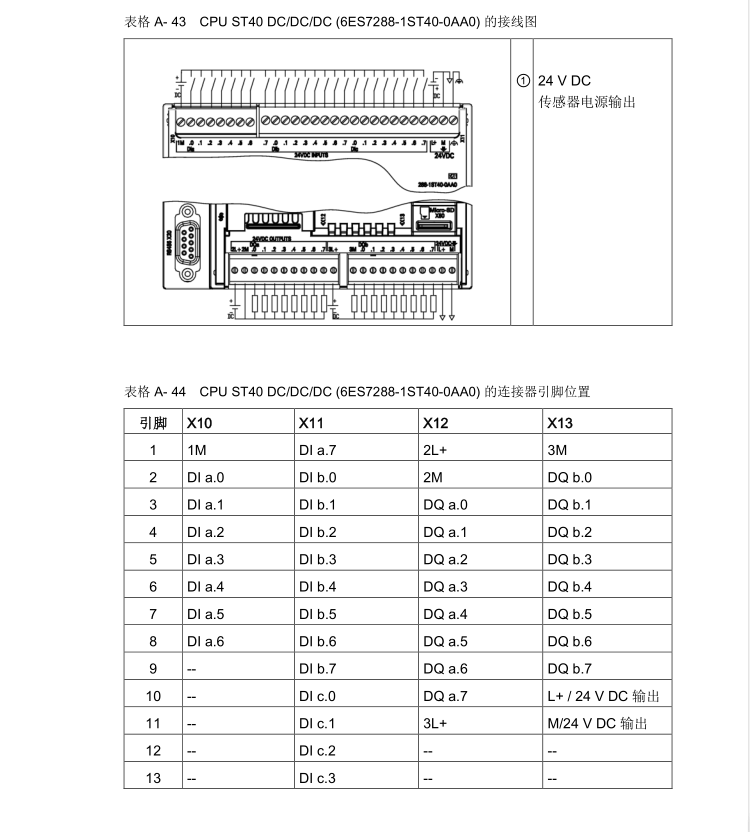

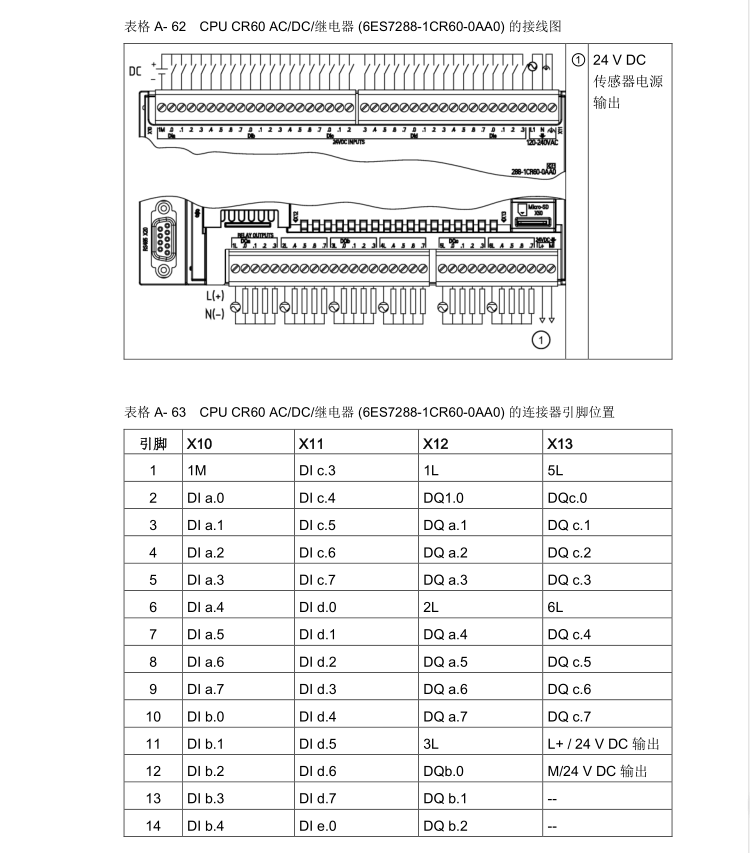

漏型、源型输入和继电器输出的接线图：

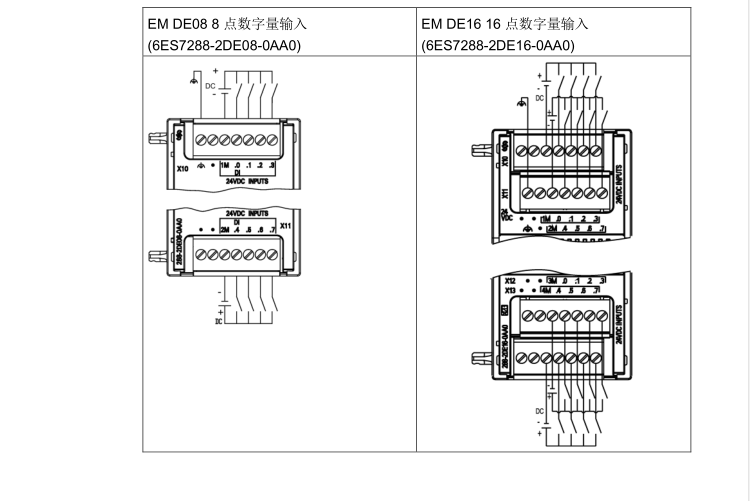

EM DE08 8点数字量输入 (6ES7288-2DE08-0AA0)

EM DE16 16点数字量输入 (6ES7288-2DE16-0AA0) 的接线图

DE08 DE16.png

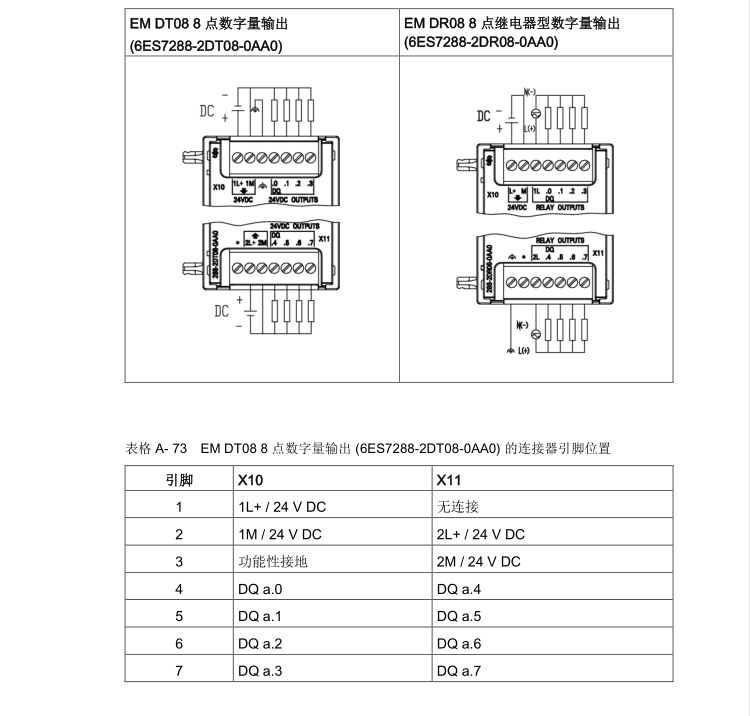

EM DT08 8点数字量输出 (6ES7288-2DT08-0AA0)

EM DR08 8点继电器输出 (6ES7288-2DR08-0AA0) 接线图

DR DT08.png

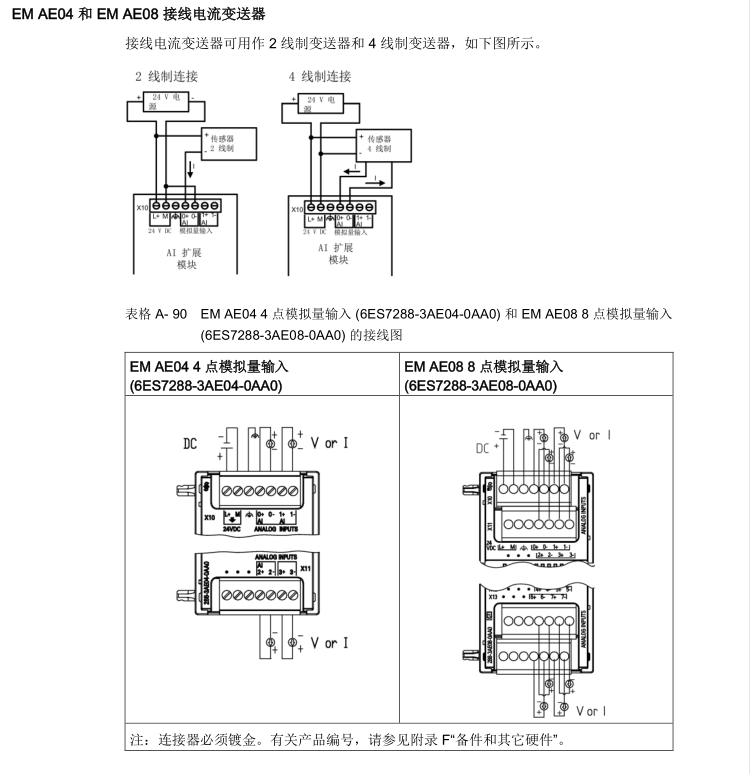

EM AE04 4 点模拟量输入(6ES7288-3AE04-0AA0)

EM AE08 8 点模拟量输入(6ES7288-3AE08-0AA0) 接线图

AE 0408.png
