西门子1200控制器配同系列KTP和TP触摸屏成本太高,想用SmartLine触摸屏又连接不上,怎么办？

1、设置S7-1200的IP和数据块

进入到工程项目中，在“程序块”——“添加新块”添加一个全局的DB1块，本示例中我们命名为data1。创建好后选择data1[DB1]，鼠标右键，选择“属性”——“常规”——“属性”，将“优化的块访问”前面的勾去掉。

打开创建好的数据块data1[DB1],在里面创建变量名称和数据类型，本示例中我们在直接创建一个一维数组，名称为test，数据类型为Array[0..100] of byte,创建好后对数据块进行编译

创建好数据块后，就可以准备将工程下载到S7-1200中了，下载前还需要对工程项目进行如下设置：

2、配置IM162参数

打开浏览器输入192.168.101.253:2250。

（这里已将默认IP（192.168.1.253）改成此实例用到的IP）

3、smart700ie触摸屏参数设置

      使用Wincc Flexible 2008 sp4软件创建一个项目工程，本示例中要实现smart700ie触摸屏显示S7-1200上DB1.DBB0~DB1.DBB7，DB1.DBB92~DB1.DBB99的数据，对应smart700ie触摸屏上的变量地址为VB0~VB7，VB92~VB99，更多的数据对应关系参考附录。

将配置好的工程项目下载到触摸屏中，即可实现smart700ie触摸屏对西门子S1200数据块DB1的数据读写操作了。

注意：在smart触摸屏上配置的变量的数据类型要与S7-1200中的DB数据块里的数据类型一致。

附录：数据映射关系

1.映射模式100：

每个DB区最大映射大小为100字节

VB0-VB99<------->DB1.DBB0--DB1.DBB99

VB100-VB199<------->DB2.DBB0--DB2.DBB99

                   .

                   .

                   .

VB32600-VB32699<------->DB327.DBB0--DB327.DBB99

VB32700-VB32766<------->DB328.DBB0--DB328.DBB66

2.映射模式200：

每个DB区最大映射大小为200字节

VB0-VB199<------->DB1.DBB0--DB1.DBB199

VB200-VB399<------->DB2.DBB0--DB2.DBB199

                   .

                   .

                   .

VB32400-VB32599<------->DB163.DBB0--DB163.DBB199

VB32600-VB32766<------->DB164.DBB0--DB164.DBB166

3.映射模式500：

 每个DB区最大映射大小为500字节

VB0-VB499<------->DB1.DBB0--DB1.DBB499

VB500-VB999<------->DB2.DBB0--DB2.DBB499

                   .

                   .

                   .

VB32000-VB32499<------->DB65.DBB0--DB65.DBB499

VB32500-VB32766<------->DB66.DBB0--DB66.DBB266

4.映射模式1000：

每个DB区最大映射大小为1000字节

VB0-VB999<------->DB1.DBB0--DB1.DBB999

VB1000-VB1999<------->DB2.DBB0--DB2.DBB999

                    .

                    .

                    .

VB31000-VB31999<------->DB32.DBB0--DB32.DBB999

VB32000-VB32766<------->DB33.DBB0--DB33.DBB766

5.映射模式5000：

 每个DB区最大映射大小为5000字节

VB0-VB4999<------->DB1.DBB0--DB1.DBB4999

VB5000-VB9999<------->DB2.DBB0--DB2.DBB4999

                    .

                    .

                    .

VB25000-VB29999<------->DB6.DBB0--DB6.DBB4999

VB32000-VB32766<------->DB7.DBB0--DB7.DBB2766

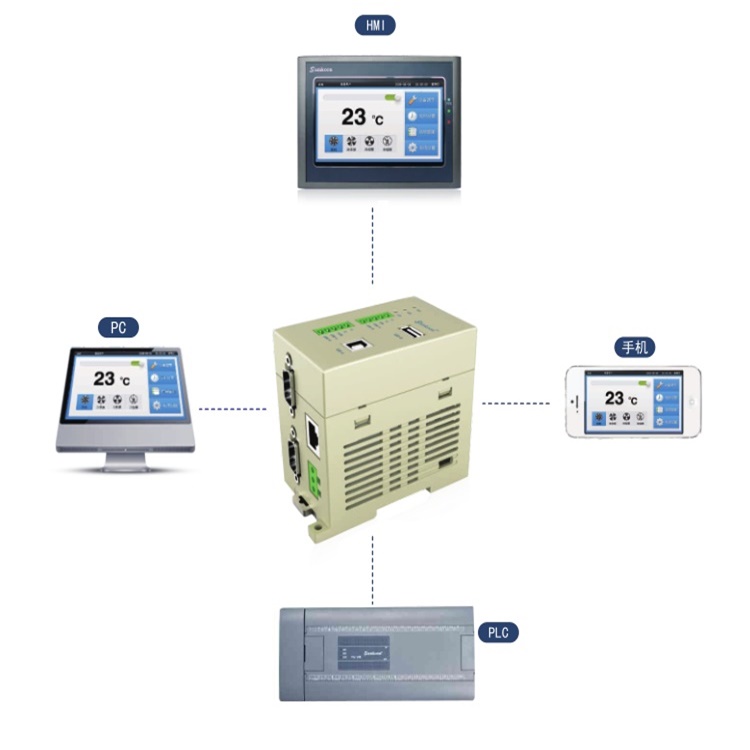

IM162 Modbus-RTU转Modbus TCP/IP通信网关模块

● Modbus TCP/IP转Modbus-RTU协议；

●单个可连接多达8台Modbus-RTU协议从站；

●支持10/100M以太网通讯；

●软件或网页设置模块内部的参数；

一、 产品说明

目前,变频器、工业仪表、PLC等大多采用MODBUS RTU协议与上位机系统进行通讯。MODBUS RTU协议是一种普遍的现场总线协议,但是随着工业4.0的到来,MODBUS RTU通讯方式已经不能满足工业控制飞速发展的要求,尤其是在通讯距离远、联网设备多的场合,MODBUS RTU通讯速度慢、从站数量受限制等缺点越来越突出。在这种情况下,MODBUS TCP/IP作为一种通讯速度快、联网功能强大的协议被上位机系统广泛应用,由此,欧特科技IM162 MODBUS TCP/IP转MODBUS-RTU网关模块也应运而生。

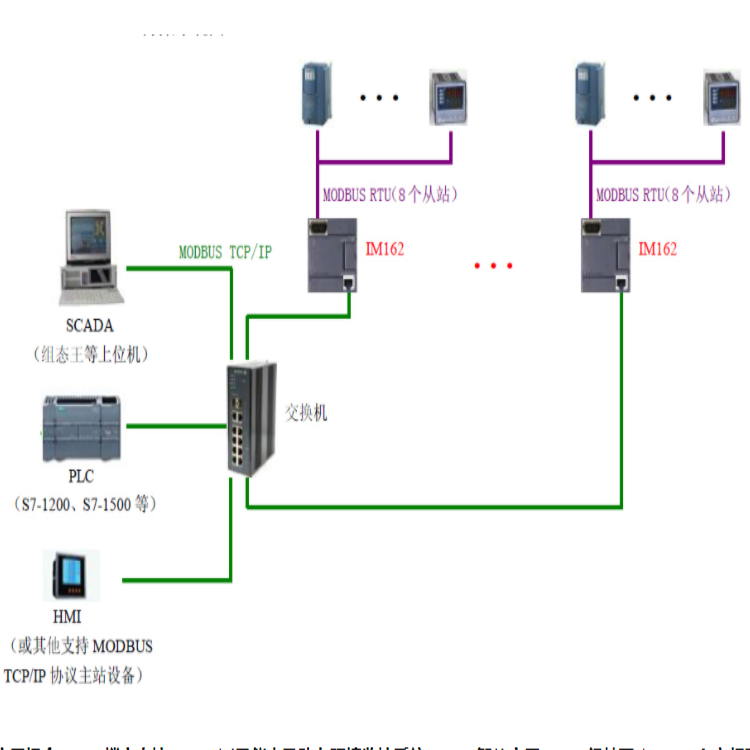

IM162模块集成1个RJ45和1 RS485通讯口,RS485通讯口可最多连接8个MODBUS RTU从站,MODBUS TCP/IP主站通过此模块可方便访问支持MODBUS RTU协议的变频器、仪表、PLC等。

二、 应用场合

1、楼宇自控 ；

2、测量仪表及动力环境监控系统 ；

3、智能家居；

4、门禁医疗；

5、多变频器联网控制系统(如纺织生产线、流水线设备等)纺织机械、印刷包装机械、制药机械、机床数控、塑胶机械、造纸机械、钢铁工业、水处理工业、汽车工业等等诸多行业

三、方案

1、让低速的MODBUS RTU总线协议设备数据通过转化搭上MODBUS TCP/IP的快车道,实现上位机系统与多台设备的高速度、大数据通讯。

2、只要支持MODBUS RTU协议的从站都可通过IM162模块的RS485通讯口进行联网,包括变频器、工业仪表以及不同品牌的PLC(施耐德、欧姆龙、三菱等)。

3、IM162模块可通过网页或软件设置参数,支持局域网通讯和通过外网进行远程通讯。同时,模块出厂预置默认参数,即插即用,网口支持热插拔。
