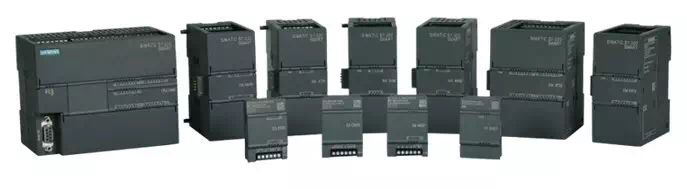

S7-200 SMART CPU与S7-1200进行S7通信

S7通信是S7系列PLC基于MPI、PROFIBUS、ETHERNET网络的一种优化的通信协议，主要用于S7-300/400PLC之间的通信。
经过测试发现S7-1200与S7-200 SMART PLC 之间的S7通信也是可以成功的，S7-1200侧编程调用PUT/GET指令或者S7-200 SMART侧编程调用PUT/GET指令都是可以的。

注意：
1.S7-200 SMART CPU 与S7-1200 之间的S7通信未经西门子官方测试，本文档仅供客户测试使用，使用该种通信方式所产生的任何危险需要有客户自己承担！
2.S7-200 SMARTPLC V2.0 版本才开始支持PUT/GET通信，V1.0版本的CPU需要升级固件后方可支持PUT/GET。
3.本文只介绍了S7-1200侧调用PUT/GET指令编程方式（S7-200 SMART CPU作为服务器方，无需编程），未介绍S7-200 SMART侧编程调用PUT/GET方式。

硬件和软件需求及所完成的通信任务

本文以采用1个CPU1215C(6ES7215-1AG40-0AB0)，1个S7-200 SMART PLC为例，介绍它们之间的S7通信。
硬件：
① S7-1200 CPU
② S7-200 SMART CPU (固件V2.0)
③ PC （带以太网卡）
④ TP以太网电缆
软件：
① STEP7 V13 SP1
② STEP 7 Micro/WIN SMART V2.1
所完成的通信任务：
① S7-1200 将通信数据区 DB1 中的200 个字节发送到 S7-200 SMART的VB 数据区。
② S7-1200 读取 S7-200 SMART中的VB数据区存储到S7-1200 的数据区DB2 。

S7-1200侧硬件组态和网络组态

1. 使用TIA V13 软件新建一个项目，添加1个S7-1200站点并为其分配网络和IP地址 ，如图1.所示。

图1. TIA 软件中添加S7-1200站点

2. TIA 软件的网络视图中为S7-1200 CPU 添加一个新连接，如图2.所示。

图2.S7-1200 添加新连接
在弹出"创建新连接"对话框中选择"未指定"，然后点击"添加"按钮，添加新连接，如图3.所示。

图3.选择未指定连接

需要为新创建的连接指定连接伙伴方的IP地址和TSAP，设置方法如图4.，图5.所示。
注意：S7-200 SMART 侧的TSAP 只能设置为03.00 或者03.01 。

图4. 设置连接伙伴方IP地址

图5. 设置连接伙伴方TSAP地址

TIA软件程序编程

1 .创建发送数据块DB1（接收区数据块DB2类似），数据块定义为200个字节的数组且数据块的属性中需要取消"优化的块访问"选项，如图6. 所示。

图6. 创建数据块并取消优化访问

2.发送数据块与接收数据块创建完成后，即可在OB1中调用PUT/GET指令，进行S7通信了，如图7.所示。

图7.调用PUT/GET指令

表1.PUT 指令参数说明

表2.GET指令参数说明

综合以上步骤，已经完成了S7-1200 硬件和软件部分的编程，下载只需要将程序下载到S7-1200 PLC 即可。

状态监控

1.连接状态监控
S7连接成功的建立是调用PUT/GET指令的基础，S7连接成功建立后，方能正确执行PUT/GET指令。
在TIA 软件的网络视图中，将软件切换到在线模式，可以监控S7连接状态，如图8.所示。

图8.监控S7连接状态

S7连接成功建立后，S7-1200 触发PUT/GET指令，通过TIA 软件监控表和STEP 7 Micro/WIN SMART 软件的状态表，可以监控数据通信是否正常。

注意：S7-200 SMART中V区对应于DB1，即在PUT指令中使用的通信伙伴数据区ADDR_1=P#DB1.DBX0.0 BYTE 200在S7-200 SMAR中对于为VB0~VB199。
本文档中S7-200 SMART 做S7通讯的服务器，占用S7-200 SMART PLC 的服务器连接资源，S7-200 SMART PLC 本身不需要编写通讯程序。
S7-1200 与S7-200 SMART S7 通讯的另外一种方法是S7-200 SAMRT PLC做客服端，S7-1200做服务器。该方式需要S7-200 SMART调用PUT/GET指令，S7-1200侧不需要编写通讯程序。
该方式比较简单，本文档不做介绍。
