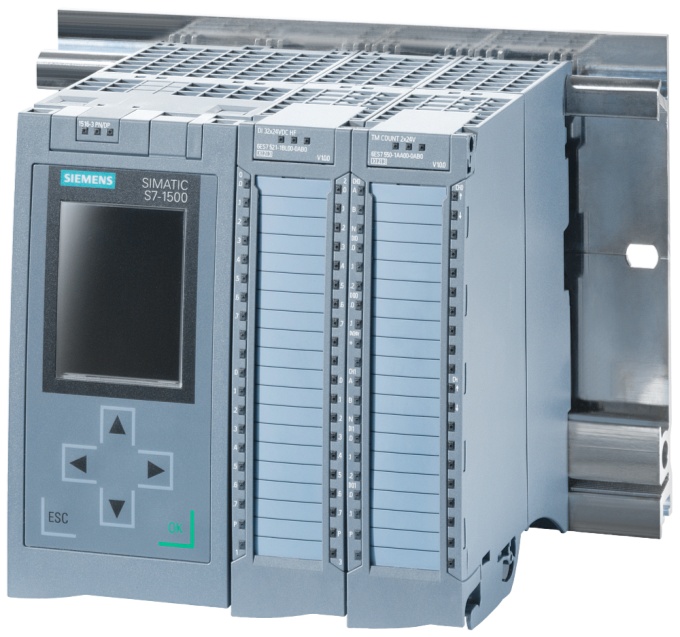

西门子标准型CPU1516-3PN/DP

SIMATIC S7-1500，CPU 1516-3PN/DP， 中央处理器，带 主存储器1MByte用于 程序及5MByte 用于数据， 第1个接口：PROFINET IRT 带双端口交换机， 第2接口：PROFINET RT， 第3接口：PROFIBUS， 10ns比特性能表现， 需要SIMATIC存储卡

产品概述：

S7-1500 控制器产品系列中具有大容量程序及数据存储器的 CPU，适用于具有较高程序范围联网的应用。具有较高处理速度，适用于二进制和浮点运算在具有集中式和分布式 I/O 的生产线上作为集中式控制器使用PROFINET IO IRT 接口，带 2 端口交换机PROFINET I/O 控制器，用于经由 PROFINET 控制分布式 I/O。PROFINET 智能设备，用于作为 SIMATIC 或非西门子 PROFINET IO 控制器环境下的智能 PROFINET 设备，连接到 CPU。配备单独 IP 地址的附加 PROFINET 接口可用于网络隔离，或用于连接更多 PROFINET IO RT 设备，又或者作为 I-设备用于高速通信。PROFIBUS DP 主站接口OPC UA 服务器（数据访问）作为运行时选件，可轻易将 SIMATIC S7-1500 连接至第三方设备/系统在 PROFIBUS 和 PROFINET 上实现等时同步模式集成运动控制功能，用于控制速度控制轴和定位轴，支持外部编码器，凸轮/凸轮轨道和探头用于诊断集成 Web 服务器，带有创建用户定义的 Web 站点的选项。

产品应用

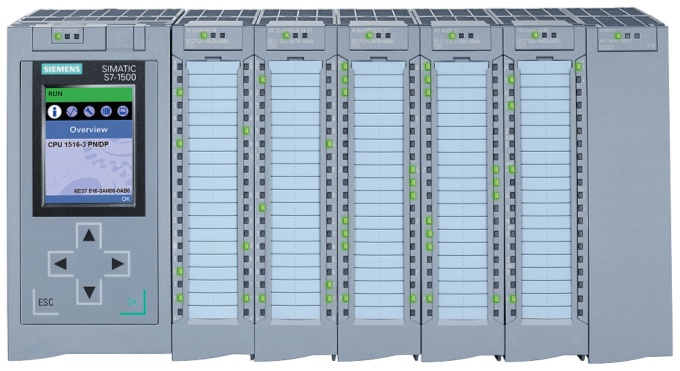

CPU 1516-3PN/DP 是具有大容量程序及数据存储器的 CPU，适用于除集中式 I/O 外还包含分布式自动化结构的应用中要求十分苛刻的任务。

可被用作 PROFINET IO 控制器或分布智能系统（PROFINET 智能设备）。集成式 PROFINET IO IRT 接口设计为双端口交换机以便在系统中设立总线型拓扑。

配备单独 IP 地址的额外集成 PROFINET 接口可用于网络隔离，或用于连接更多 PROFINET IO RT 设备，又或者作为 I-设备用于高速通信。

分布式 I/O 可通过 PROFIBUS 以及集成 PROFIBUS 接口进行连接。另外，CPU还提供全面的控制功能，并能够通过标准化的PLC-open 块连接变频器。

功能

功能指令处理速度更快, 取决于 CPU 型号、语言扩展和新的数据类型由于背板总线速度显著提高，CPU 的响应时间缩短功能强大的网络连接：
每个 CPU 均标配PROFINET IO IRT（2 端口交换机）标准接口。此外，CPU 1516-3 PN/DP 的特点是具备第二个 PROFINET 接口，比如可用于网络隔离，或用于连接更多 PROFINET IO RT 设备，或作为 I-设备用于高速通信。集成技术通过标准化的块 (PLCopen) 连接模拟驱动器和具有 PROFIdrive 功能的驱动器支持速度控制轴和定位轴以及外部编码器，各轴之间可实现位置精确的传动，凸轮/凸轮轨道和探头追踪功能适用于所有 CPU 标签，既适用于实时诊断，也适用于偶发错误检测；还可通过 CPU的网页服务器来调用全面的控制功能，例如，通过便于组态的块可自动优化控制参数实现最优控制质量集成安全功能通过密码进行知识保护，防止未经授权读取和修改程序块通过复制保护，可绑定 SIMATIC 存储卡的程序块和序列号：只有在将配置的存储卡插到 CPU 中时，该程序块才可运行。4-级 授权理念：
与 HMI 设备的通信也会受到限制。操作保护：
控制器可以识别工程组态数据的更改和未授权传输。设计与操作显示概览信息：
例如，站名称，工厂标识符，位置名称，诊断信息，模块信息，显示设置。显示器上可能的操作：
设置 CPU 或所连接以太网通信处理器的地址、设置日期和时间、选择 CPU 的操作模式、复位 CPU 至默认设置、禁用/启用显示器、激活保护等级，确认消息，备份和恢复项目。集成系统诊断显示屏上、TIA 博途中、HMI 设备上以及 Web 服务器上以纯文本形式一致显示系统诊断信息（甚至能显示来自变频器的消息），即使 CPU 处于停止模式也会进行更新。集成在 CPU 的固件中，无须进行特殊组态SIMATIC 存储卡(用来运行 CPU)用作插入式装载存储器，或用于更新固件。还可用于存储附加文档或 csv 文件（用于配方和归档）通过用户程序的系统函数创建数据块实现数据存储/读取数据记录（归档）和配方配方和归档以 csv 文件保存在 SIMATIC 存储卡中；
便于使用 Office 工具或通过 web 服务器，访问工厂运行数据通过网页浏览器或 SD 读卡器，可方便地访问机器的组态数据（与控制器之间的双向数据交换）编程使用 STEP 7 Professional V12 或更高版本进行编程用于从 SIMATIC S7-300/S7-400 移植到 S7-1500 的移植工具；可基本上自动转换程序代码。记录不可转换的代码，并可以手动进行调整。STEP 7 V11 项目可在兼容模式下继续和 STEP 7 V12 组合使用 。S7-1200 程序可通过复制/粘贴手段转移至 S7-1500
