1  基座单元（BaseUnit）概述

一个典型的ET 200SP分布式I/O站点的组成包括：接口模块，信号模块以及相应的基座单元，如图1所示。基座单元（BaseUnit）是构成ET200SP分布式I/O不可或缺的一部分，BaseUnit为ET 200SP 模块提供电气和机械连接，所有的信号模板必须安装在相应的BaseUint上。即BaseUnit是信号模块的基座。BaseUint一方面将现场的电气信号接入到ET 200SP系统，同时还起到将电源电压馈入等其它用途。

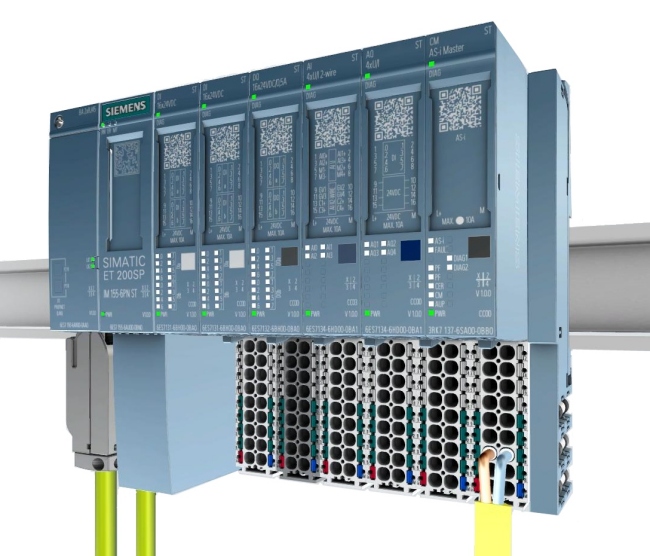

图 1 ET200SP系统组成

一个典型的BaseUnit如下图所示：

图 2 BaseUnit及其接线端子

2 座单元（BaseUnit）分类

BaseUnit根据功能不同可分为多种类型，包括A0，A1，B0，C0，D0等几大类。

A0：适用于数字量模块，通讯模块，以及部分模拟量模块；

A1：带有内置温度测量，适用于模拟量模块；

B0：适用于继电器模块；

C0：适用于AS-i主站模块；

D0：适用于电能测量模块；

其分类及参考示例见下表：

在A0和A1类BaseUnit中，根据是否用于形成新的电位组，以及是否需要额外AUX（辅助接线端子）或附加供电端子，又可以分为多个类型。根据订货号的不同，一个BaseUnit也可同时具有以上多个功能，如即可形成新电位组的又带AUX（辅助接线端子）功能。

综上所述，基座单元的分类可以总结如下：

图 3 BaseUnit的分类一览

BaseUnit各型号说明及特征如下表所示：

 各类BaseUint功能详细描述如下：

2.1 形成电位组的BaseUnit

ET 200SP的首个BaseUnit必须为打开新电位组的BaseUnit BU...D （带浅色接线盒和浅色安装导轨释放按钮）：

–  打开新的电位组（电源和  AUX  总线与左侧断开）

–  接入电源电压  L+ ，馈电电流最高10 A

2.2 用于传导电位组的BaseUnit

此类BaseUnit无打开新电位组功能，故该类型BaseUnit的左侧必须配合形成电位组的BaseUnit使用，此类BaseUnit带深色接线盒：  BU..B

2.3 带AUX辅助接线端子的BaseUnit

带有额外AUX辅助接线端子的BaseUnit （例如  BU15-P16+A10+2D ）还可连接一个安装在  AUX 总线上的电位（不超过模块的最大电源电压）。

AUX总线可单独用作：

作为PE bar（满足EN 60998-1的要求）。为确保符合这一标准，PE bar的长度不能超过8个安装的BaseUnit所允许的最大数量。

用于额外要求的电压

AUX总线被设计为：

最大载流量（环境温度为60°C时）：10 A

允许的电压：取决于BaseUnit的类型。

以下为2个使用AUX辅助接线端子的典型例子：

DI 8×24VDC ST (6ES7131-6BF00-0BA0) 使用了BU15-P16+A10+2D（6ES7193-6BP20-0DA0）作为BaseUnit即可实现如图4所示的供电方式，图中M信号的连接可通过AUX辅助端子实现。

图 4 通过AUX辅助接线端子实现3线制开关的连接

AI 4 x I 2-, 4-wire ST（6ES7 134-6GD00-0BA1）使用了BU15-P16+A0+12D（6ES7193-6BP40-0DA1）作为BaseUnit即可实现如图5所示的供电方式，即4线制仪表的供电可以通过附加供电端子来完成。

图 5 通过附加供电端子实现4线制信号的连接

2.1.带集成电阻温度计的BaseUnit

此类BaseUnit用于在连接热电偶时补偿基准结温度：BU..T

3 aseUnit的选型：

BaseUnit的选项涉及到以下几个方面，电位组的划分；是否需要AUX辅助接线端子；BaseUnit与所安装的信号模块是否匹配等多方面的问题。

3.1 电源分组的确定

带有电源分组能力的BaseUnit均为浅色，根据ET 200SP系统工作原理（图6），在下列情况下，必须采用带电源分组能力的BaseUnit；

图 6 ET200SP系统工作原理

Ø         ET 200SP接口模块后的首个BaseUnit；

Ø         一个电位组的所有I/O模块及负载的总供电负荷已超过10A；

Ø         模块间的AUX辅助接线端子所接电压等级不同；

Ø         由于个别模块（如RQ 4×120VDC-230VAC/5A NO ST数字量输出模块、电能测量模块等）只能使用不带电位分组功能的BaseUnit，因此如果一个分布式ET 200SP上只有此类模块，则这些模块左侧必须有一个带电位分组功能的BaseUnit。

电位组也可根据实际功能划分，如数字量输入信号使用一个电位组，数字量输出信号使用另一个电位组；或者根据BaseUnit的供电能力对电位组进行分组。各电位组可使用的I/O模块数取决于下列因素：

1.  此电位组上运行的所有 I/O模块的电源总需求；

2.  从外部连接到此电位组上的所有负载的电源总需求；

1和2中计算出的总电流数不得超过10 A 。

3.2 根据模块选择相对应的BaseUnit

数字量模块和不带温度测量的模拟量模块（6ES7 134-6GD00-0BA1除外）选型:

图 7 I/O模块和不带温度测量的模拟量模块BaseUnit选型图

1浅色BaseUnit：组态新的电位组，电气隔离左侧相邻模块。ET 200SP的第一个BaseUnit始终是浅色的BaseUnit，用于馈电电源电压L+。深色BaseUnit：从左侧相邻模块传导内部电源和AUX总线。

2AUX端子：可独立使用的10个内部桥接端子，高达24V DC/10A或用作保护导体。

3AI 4xI 2/4-wire ST模块（6ES7 134-6GD00-0BA1）选择BaseUnit不适用于此图。

模拟量模块AI 4xI 2/4-wire ST（6ES7 134-6GD00-0BA1）选型:

图8 AI 4xI 2/4-wire ST BaseUnit选型图

带温度测量的模拟量模块BaseUnit选型：

图 9 热电偶测量模块BaseUnit选型图

注：温度测量模块也可选择A0类型的BaseUnit，但由于A0类型的BaseUnit不带温度补偿功能，故不推荐。

继电器输出模块BaseUnit选型：

图 10 继电器模块BaseUnit选型图

由于继电器输出模块 RQ4 x 120 VDC / 230 VAC / 5A （6ES7 132-6HD00-0BB0）没有对应的形成新电位组的BaseUnit，故该模块的供电需来自左侧的BaseUnit，如果一个ET200 SP的分布式I/O站只有该模块时，需在该模块左侧单独配置一个有形成新电位组能力的BaseUnit。

通信模块BaseUnit选型：

 图 11 通信模块BaseUnit选型图

注：需注意每个AS-i通信模块必须单独形成电位组。

电能测量模块BaseUnit选型：

图  12 电能测量模块BaseUnit选型图

由于电能测量模块（6ES7134-6PA00-0BD0)没有对应的形成新电位组的BaseUnit，故该模块的供电需来自左侧的BaseUnit，如果一个ET200 SP的分布式I/O站只有该模块时，需在该模块左侧单独配置一个有形成新电位组能力的BaseUnit。

BaseUnit选型总结：

综上BaseUint选型图可知，对于大部分模块的大部分应用而言（普通模块，无需AUX辅助接线功能），只需选择A0类型不带AUX辅助接线端子的即可满足需要。

4  用AUX端子的注意事项

当BaseUnit的一个接线端子内需要接入2根线时，需要注意线鼻子插入AUX端子的角度，由于横截面为0.75 mm²的双线终端套管需要空间，所以必须确保在压接双线终端套管时导线的排放角度正确，按最佳方式排列电线，以便互留安装的空间，如下图12所示：

图 13 AUX端子接线

5接电缆屏蔽

简介

●   需要屏蔽连接件来安装电缆屏蔽（例如，针对模拟量模块）。电缆套管上的干扰电流通过安装导轨从屏蔽连接转移到大地上。在电缆进入开关面板时不需要屏蔽连接。

●   将屏蔽连接件连接到  BaseUnit 。

●   屏蔽连接件包含一个屏蔽触点和一个屏蔽端子。

●   屏蔽连接件会在安装后自动连接到安装导轨的功能接地端  (FG) 。

屏蔽端子如下图13所示：

图 14 ET 200SP屏蔽端子

安装电缆屏蔽件操作步骤：

图15 ET 200SP电缆屏蔽件安装示意图
