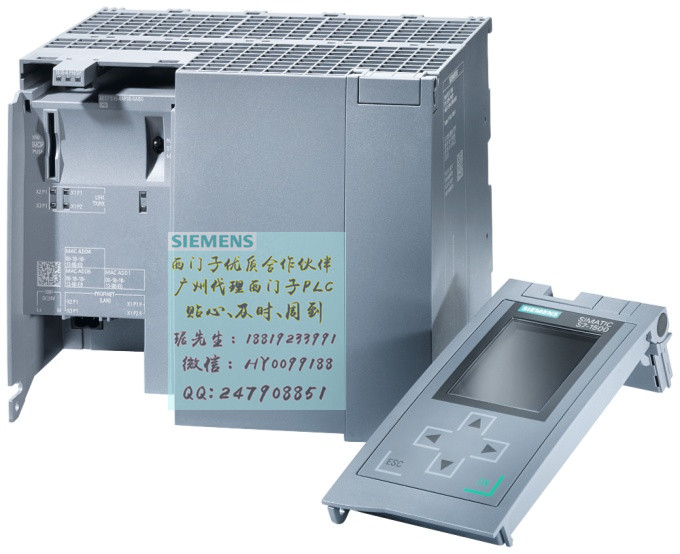

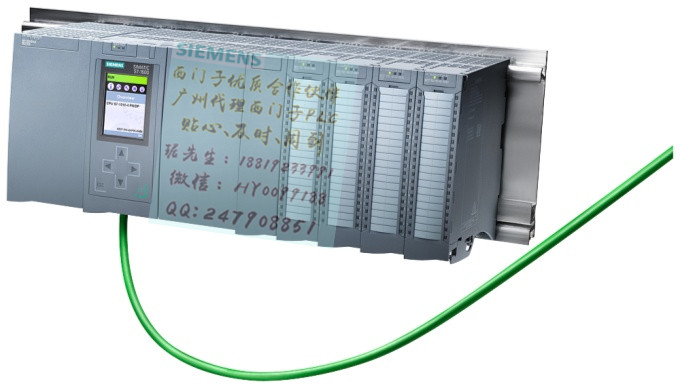

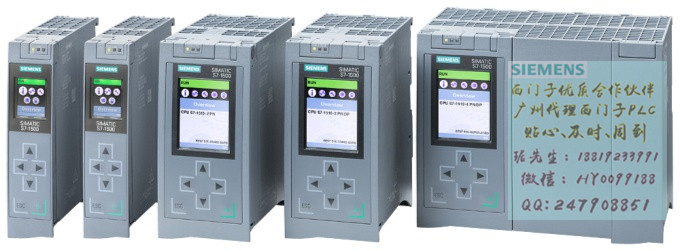

SIMATIC S7-1500, CPU 1518-4 PN/DP, 中央处理器 mit 工作存储器 4MByte 用于 程序 和 20MByte 用于数据, 1. 接口:PROFINET IRT mit 2 Port 交换机, 2. 接口:PROFINET RT, 3. 接口:以太网, 4. 接口:PROFIBUS, 1 NS Bit-Performance, 需要 SIMATIC 存储卡
|
|
一般信息
|
|
产品类型标志
|
CPU 1518-4 PN/DP
|
|
硬件功能状态
|
FS04
|
|
固件版本
|
V2.1
|
|
附带程序包的
|
|
● STEP 7 TIA 端口，可组态 / 已集成，自版本
|
V14 SP1 (FW V2.1) / V13 以上 (FW V1.5)
|
|
配置控制
|
|
通过数据组
|
是
|
|
显示
|
|
屏幕对角线 [cm]
|
6.1 cm
|
|
操作元件
|
|
按键数量
|
6
|
|
运行模式开关
|
1
|
|
电源电压
|
|
电源的电压类型
|
24 V DC
|
|
允许范围，下限 (DC)
|
19.2 V
|
|
允许范围，上限 (DC)
|
28.8 V
|
|
反极性保护
|
是
|
|
电源和电压断路跨接
|
|
● 停电/断电跨接时间
|
5 ms
|
|
输入电流
|
|
耗用电流（额定值）
|
1.55 A
|
|
接通电流，最大值
|
2.4 A; 额定值
|
|
I²t
|
0.02 A²·s
|
|
功率
|
|
背板总线上的馈电功率
|
12 W
|
|
来自背板总线的功耗（达到均衡）
|
30 W
|
|
功率损失
|
|
功率损失，典型值
|
24 W
|
|
存储器
|
|
SIMATIC 存储卡插槽数量
|
1
|
|
需要 SIMATIC 存储卡
|
是
|
|
工作存储器
|
|
● 集成（用于程序）
|
4 Mbyte
|
|
● 集成（用于数据）
|
20 Mbyte
|
|
装载存储器
|
|
● 插拔式（SIMATIC 存储卡），最大值
|
32 Gbyte
|
|
缓冲
|
|
● 免维护
|
是
|
|
CPU-处理时间
|
|
对于位运算，典型值
|
1 ns
|
|
对于字运算，典型值
|
2 ns
|
|
对于定点运算，典型值
|
2 ns
|
|
对于浮点运算，典型值
|
6 ns
|
|
CPU-组件
|
|
元素数量（总数）
|
10 000; 程序块 (OB、FB、FC、DB) 和 UDT
|
|
DB
|
|
● 编号范围
|
1 ... 60 999；划分如下：用户可用编号范围：1 ... 59 999 和由 SFC 86 创建的数据块的编号范围：60 000 ... 60 999
|
|
● 容量，最大值
|
16 Mbyte; 如果模块访问未经优化，数据库的最大容量为 64 KB
|
|
FB
|
|
● 编号范围
|
0 ... 65 535
|
|
● 容量，最大值
|
512 kbyte
|
|
FC
|
|
● 编号范围
|
0 ... 65 535
|
|
● 容量，最大值
|
512 kbyte
|
|
OB
|
|
● 容量，最大值
|
512 kbyte
|
|
● 可用循环 OB 数量
|
100
|
|
● 时间报警 OB 数量
|
20
|
|
● 延迟报警 OB 数量
|
20
|
|
● 唤醒警告 OB 数量
|
20; 带最小组织块，3 个 100 µs 循环
|
|
● 过程报警 OB 数量
|
50
|
|
● DPV1 报警 OB 的数量
|
3
|
|
● 等时模式 Ob 数量
|
2
|
|
● 技术同步警告 OB 数量
|
2
|
|
● 启动 OB 数量
|
100
|
|
● 异步错误 OB 数量
|
4
|
|
● 同步错误 OB 数量
|
2
|
|
● 诊断报警 OB 的数量
|
1
|
|
嵌套深度
|
|
● 每个优先等级
|
24
|
|
计数器、定时器及其剩磁
|
|
S7 计数器
|
|
● 数量
|
2 048
|
|
剩磁
|
|
— 可调整
|
是
|
|
IEC 计数器
|
|
● 数量
|
任意（仅由系统内存进行限制）
|
|
剩磁
|
|
— 可调整
|
是
|
|
S7 时间
|
|
● 数量
|
2 048
|
|
剩磁
|
|
— 可调整
|
是
|
|
IEC 计时器
|
|
● 数量
|
任意（仅由系统内存进行限制）
|
|
剩磁
|
|
— 可调整
|
是
|
|
数据范围及其剩磁
|
|
保留的数据范围（包括时间、计数器、标记），最大值
|
768 kbyte; 总计；针对存储器、计时器、计数器、数据库和技术数据（轴）的可用剩磁存储器：700 KB
|
|
扩展的保留数据范围（包括时间、计数器、标记），最大值
|
20 Mbyte; 使用 PS 60W 24/48/60V DC HF 时
|
|
标记
|
|
● 数量，最大值
|
16 kbyte
|
|
● 定时标记数量
|
8; 8 个时钟存储器二进制位 bit 合而为一个时钟存储器字节 byte
|
|
数据组件
|
|
● 可调整剩磁
|
是
|
|
● 预设剩磁
|
否
|
|
本地数据
|
|
● 每个优先等级，最大值
|
64 kbyte; 每个块最大 16 KB
|
|
地址范围
|
|
IO 模块数量
|
16 384; 模块 / 子模块的最大数量
|
|
外设地址范围
|
|
● 输入端
|
32 kbyte; 所有输入端位于过程映像内
|
|
● 输出端
|
32 kbyte; 所有输出端位于过程映像内
|
|
每个集成的 IO 子系统
|
|
— 输入端（容量）
|
16 kbyte; 集成的 PROFINET IO 接口 X1 占 16 kB，集成的 PROFINET IO 接口 X2 和集成的 PROFIBUS DP 接口占 8 kB
|
|
— 输出端（容量）
|
16 kbyte; 集成的 PROFINET IO 接口 X1 占 16 kB，集成的 PROFINET IO 接口 X2 和集成的 PROFIBUS DP 接口占 8 kB
|
|
每个 CM / CP
|
|
— 输入端（容量）
|
8 kbyte
|
|
— 输出端（容量）
|
8 kbyte
|
|
分量过程映像
|
|
● 分量过程映像数量，最大值
|
32
|
|
硬件扩展
|
|
分布式 IO 系统数量
|
64; 分布式 IO 系统即分布式外围设备通过 PROFINET 或 PROFIBUS 通信模块连接在一起形成的系统，或外围设备通过 AS-i 主控模块或链接（如：IE/PB 链接）连接在一起所形成的系统
|
|
DP 主站数量
|
|
● 集成
|
1
|
|
● 关于 CM
|
8; 最多总共可插接 8 个 CM/CP（PROFIBUS、PROFINET、以太网）
|
|
IO 控制器数量
|
|
● 集成
|
2
|
|
● 关于 CM
|
8; 最多总共可插接 8 个 CM/CP（PROFIBUS、PROFINET、以太网）
|
|
组件载体
|
|
● 每个组件载体的组件，最大值
|
32; CPU + 31 个模块
|
|
● 行数，最大值
|
1
|
|
PtP CM
|
|
● PtP CM 数量
|
仅通过可用的插槽限制可连接的 PtP CM 数量
|
|
时间
|
|
时钟
|
|
● 类型
|
硬件时钟
|
|
● 缓冲持续时间
|
6 wk; 当环境温度为 40°C 时，典型值
|
|
● 每日偏差，最大值
|
10 s; 典型值：2 s
|
|
运行时间计数器
|
|
● 数量
|
16
|
|
时间同步
|
|
● 提供支持
|
是
|
|
● 在 DP 上，主站
|
是
|
|
● 在 AS 中，主站
|
是
|
|
● 在 AS 中，从站
|
是
|
|
● 在以太网上通过 NTP
|
是
|
|
接口
|
|
PROFINET 接口数量
|
3
|
|
PROFIBUS 接口数量
|
1
|
|
1. 接口
|
|
物理接口
|
|
● 端口数量
|
2
|
|
● 集成开关
|
是
|
|
● RJ 45（以太网）
|
是; X1
|
|
功能性
|
|
● IP 协议
|
是; IPv4
|
|
● PROFINET IO 控制器
|
是
|
|
● PROFINET IO 设备
|
是
|
|
● SIMATIC 通讯
|
是
|
|
● 开放式 IE 通讯
|
是
|
|
● 网络服务器
|
是
|
|
● 气液冗余
|
是
|
|
PROFINET IO 控制器
|
|
服务
|
|
— PG/OP 通讯
|
是
|
|
— S7 路由
|
是
|
|
— 等时模式
|
是
|
|
— 开放式 IE 通讯
|
是
|
|
— IRT
|
是
|
|
— MRP
|
是; 作为 MRP 冗余管理器和/或 MRP 客户机；环路中的最大设备数： 50
|
|
— MRPD
|
是; 前提条件：IRT
|
|
— PROFIenergy
|
是
|
|
— 按优先级启动
|
是; 最多 32 个 PROFINET 设备
|
|
— 可连接的 IO 设备数量，最大值
|
512; 通过AS-i、PROFIBUS 或 PROFINET 总共最多可连接 1000 个分布式外围设备
|
|
— 其中 IO 设备具备同步实时功能 (IRT)，最大值
|
64
|
|
— 用于 RT 的可连接 IO 设备数量，最大值
|
512
|
|
— 线路上的，最大值
|
512
|
|
— 可同时激活/取消的 IO 设备数量，最大值
|
8; 通过所有接口的总和
|
|
— 每台工具的 IO 设备数量，最大值
|
8
|
|
— 更新时间
|
更新时间最小值取决于设置的 PROFINET IO 通讯部件，取决于 IO 装置数量和组态的有效数据数量
|
|
更新时间，IRT 时
|
|
— 发射脉冲为 125 µs 时
|
125 µs
|
|
— 发射脉冲为 187.5 µs 时
|
187.5 µs
|
|
— 发射脉冲为 250 µs 时
|
250 µs 至 4 ms
|
|
— 发射脉冲为 500 µs 时
|
500 µs 至 8 ms
|
|
— 发射脉冲为 1 ms 时
|
1 ms 至 16 ms
|
|
— 发射脉冲为 2 ms 时
|
2 ms 至 32 ms
|
|
— 发射脉冲为 4 ms 时
|
4 ms 至 64 ms
|
|
— 在具备同步实时功能 (IRT) 和“奇数”发送脉冲已参数化情况下
|
更新时间 = 设置的“奇数”发射脉冲（125 µs 的任意倍数：375 µs、625 µs ... 3 875 µs）
|
|
更新时间，RT 时
|
|
— 发射脉冲为 250 µs 时
|
250 µs 至 128 ms
|
|
— 发射脉冲为 500 µs 时
|
500 µs 至 256 ms
|
|
— 发射脉冲为 1 ms 时
|
1 ms 至 512 ms
|
|
— 发射脉冲为 2 ms 时
|
2 ms 至 512 ms
|
|
— 发射脉冲为 4 ms 时
|
4 ms 至 512 ms
|
|
PROFINET IO 设备
|
|
服务
|
|
— PG/OP 通讯
|
是
|
|
— S7 路由
|
是
|
|
— 等时模式
|
否
|
|
— 开放式 IE 通讯
|
是
|
|
— IRT
|
是
|
|
— MRP
|
是
|
|
— MRPD
|
是; 前提条件：IRT
|
|
— PROFIenergy
|
是
|
|
— 共享设备
|
是
|
|
— 共享设备中的 IO 控制器的最大数量
|
4
|
|
2. 接口
|
|
物理接口
|
|
● 端口数量
|
1
|
|
● 集成开关
|
否
|
|
● RJ 45（以太网）
|
是; X2
|
|
功能性
|
|
● IP 协议
|
是; IPv4
|
|
● PROFINET IO 控制器
|
是
|
|
● PROFINET IO 设备
|
是
|
|
● SIMATIC 通讯
|
是
|
|
● 开放式 IE 通讯
|
是
|
|
● 网络服务器
|
是
|
|
● 气液冗余
|
否
|
|
PROFINET IO 控制器
|
|
服务
|
|
— PG/OP 通讯
|
是
|
|
— S7 路由
|
是
|
|
— 等时模式
|
否
|
|
— 开放式 IE 通讯
|
是
|
|
— IRT
|
否
|
|
— MRP
|
否
|
|
— PROFIenergy
|
是
|
|
— 按优先级启动
|
否
|
|
— 可连接的 IO 设备数量，最大值
|
128; 通过AS-i、PROFIBUS 或 PROFINET 总共最多可连接 1000 个分布式外围设备
|
|
— 用于 RT 的可连接 IO 设备数量，最大值
|
128
|
|
— 线路上的，最大值
|
128
|
|
— 可同时激活/取消的 IO 设备数量，最大值
|
8; 通过所有接口的总和
|
|
— 更新时间
|
更新时间最小值取决于设置的 PROFINET IO 通讯部件，取决于 IO 装置数量和组态的有效数据数量
|
|
更新时间，RT 时
|
|
— 发射脉冲为 1 ms 时
|
1 ms 至 512 ms
|
|
PROFINET IO 设备
|
|
服务
|
|
— PG/OP 通讯
|
是
|
|
— S7 路由
|
是
|
|
— 等时模式
|
否
|
|
— 开放式 IE 通讯
|
是
|
|
— IRT
|
否
|
|
— MRP
|
否
|
|
— MRPD
|
否
|
|
— PROFIenergy
|
是
|
|
— 按优先级启动
|
否
|
|
— 共享设备
|
是
|
|
— 共享设备中的 IO 控制器的最大数量
|
4
|
|
3. 接口
|
|
物理接口
|
|
● 端口数量
|
1
|
|
● 集成开关
|
否
|
|
● RJ 45（以太网）
|
是; X3
|
|
功能性
|
|
● IP 协议
|
是; IPv4
|
|
● PROFINET IO 控制器
|
否
|
|
● PROFINET IO 设备
|
否
|
|
● SIMATIC 通讯
|
是
|
|
● 开放式 IE 通讯
|
是
|
|
● 网络服务器
|
是
|
|
4. 接口
|
|
物理接口
|
|
● 端口数量
|
1
|
|
● RS 485
|
是; X4
|
|
功能性
|
|
● PROFIBUS DP 主站
|
是
|
|
● PROFIBUS DP 从站
|
否
|
|
● SIMATIC 通讯
|
是
|
|
物理接口
|
|
RJ 45（以太网）
|
|
● 100 Mbit/s
|
是
|
|
● 1000 Mbit/s
|
是; 只能连接 CPU 1518 的 X3 接口
|
|
● 自动协商
|
是
|
|
● 自动交叉
|
是
|
|
● 工业以太网状态 LED
|
是
|
|
RS 485
|
|
● 传输速率，最大值
|
12 Mbit/s
|
|
协议
|
|
连接数量
|
|
● 连接数量，最大值
|
384; 通过 CPU 和所连接 CP/CM 的内置接口
|
|
● 为 ES/HMI/Web 预留的连接数量
|
10
|
|
● 通过集成接口的连接数量
|
192
|
|
● S7 路径连接数量
|
64; 总之，通过 PROFIBUS 仅支持 16 S7 路由连接
|
|
SIMATIC 通讯
|
|
● S7 通讯，作为服务器
|
是
|
|
● S7 通讯，作为客户机
|
是
|
|
● 每个任务的有效数据，最大值
|
参见在线帮助（S7 通讯，用户数据大小）
|
|
开放式 IE 通讯
|
|
● TCP/IP
|
是
|
|
— 数据长度，最大值
|
64 kbyte
|
|
— 各端口的多个无源连接，提供支持
|
是
|
|
● ISO-on-TCP (RFC1006)
|
是
|
|
— 数据长度，最大值
|
64 kbyte
|
|
● UDP
|
是
|
|
— 数据长度，最大值
|
1 472 byte
|
|
— UDP-Multicast
|
是; 最多 5 个 电路
|
|
● DHCP
|
否
|
|
● SNMP
|
是
|
|
● DCP
|
是
|
|
● LLDP
|
是
|
|
网络服务器
|
|
● HTTP
|
是; 标准页面和用户页面
|
|
● HTTPS
|
是; 标准页面和用户页面
|
|
PROFIBUS DP 主站
|
|
● 连接数量，最大值
|
48; 适用于集成式 PROFIBUS DP 接口
|
|
服务
|
|
— PG/OP 通讯
|
是
|
|
— S7 路由
|
是
|
|
— 数据集路由
|
是
|
|
— 等时模式
|
是
|
|
— 等距离
|
是
|
|
— DP 从站数量
|
125; 通过AS-i、PROFIBUS 或 PROFINET 总共最多可连接 1000 个分布式外围设备
|
|
— 激活/禁用 DP 从站
|
是
|
|
OPC UA
|
|
● OPC UA 服务器
|
是; 数据访问（读、写、订阅），需要运行许可证
|
|
— 应用程序验证
|
是
|
|
— 安全策略
|
可用安全策略无，Basic128Rsa15，Basic256Rsa15，Basic256Sha256
|
|
— 用户验证
|
”匿名“或通过用户名与密码验证
|
|
其他协议
|
|
● MODBUS
|
是; MODBUS TCP
|
|
气液冗余
|
|
● 线路中断时的切换时间，类型
|
200 ms; MRP 时；无冲击，MRPD 时
|
|
● 环路中的用户数量，最大值
|
50
|
|
等时模式
|
|
节拍同步运行（应用程序至端口同步）
|
是; 带最小组织块，6 个 125 µs 循环
|
|
等距离
|
是
|
|
S7 消息功能
|
|
消息功能的可注册站点数量，最大值
|
32
|
|
调试功能测试
|
|
共同调试（工程组）
|
是; 最多允许同时在线访问 10 个工程组态系统
|
|
组件状态
|
是; 最多可同时访问 16 个（通过所有 ES 客户端进行访问的数量总和）
|
|
各个步骤
|
否
|
|
状态/控制
|
|
● 变量状态/控制
|
是
|
|
● 变量
|
输入/输出端、标记、DB、外围设备输入/输出端、计时器、计数器
|
|
● 变量数量，最大值
|
|
|
— 其中的变量状态，最大值
|
200; 每个任务
|
|
— 其中的变量控制，最大值
|
200; 每个任务
|
|
强制
|
|
● 强制，变量
|
外围输入/输出
|
|
● 变量数量，最大值
|
200
|
|
诊断缓冲器
|
|
● 存在
|
是
|
|
● 条目数量，最大值
|
3 200
|
|
— 其中的停电保险
|
1 000
|
|
Trace
|
|
● 可组态 Trace 的数量
|
8; 每个 Trace 最多 512 KB 数据
|
|
报警/诊断/状态信息
|
|
诊断显示 LED
|
|
● RUN/STOP LED
|
是
|
|
● ERROR LED
|
是
|
|
● MAINT LED
|
是
|
|
● LINK TX/RX 连接显示
|
是
|
|
支持的工艺对象
|
|
运动控制
|
是; 提示：轴的数量会对 PLC 程序的循环时间造成影响；可通过 TIA Selection Tool 或 SIZER 工具为选型提供帮助
|
|
● 针对技术对象可用的运动控制资源数量（除凸轮盘外）
|
10 240
|
|
● 必需的运动控制资源
|
|
|
— 每个转速轴
|
40
|
|
— 每个定位轴
|
80
|
|
— 每个同步轴
|
160
|
|
— 每个外部编码器
|
80
|
|
— 每个凸轮
|
20
|
|
— 每个凸轮轨迹
|
160
|
|
— 每个探针
|
40
|
|
● 定位轴
|
|
|
— 当运动控制周期为 4ms（典型值）时定位轴的数量
|
128
|
|
— 当运动控制周期为 8ms（典型值）时定位轴的数量
|
128
|
|
调节器
|
|
|
● PID_Compact
|
是; 集成优化的通用 PID 控制器
|
|
● PID_3Step
|
是; 适用于阀门的集成优化的 PID 控制器
|
|
● PID 温度
|
是; 温度集成优化的 PID 控制器
|
|
计数和测量
|
|
|
● 高速计数器
|
是
|
|
环境要求
|
|
运行中的环境温度
|
|
● 水平安装，最小值
|
0 °C
|
|
● 水平安装，最大值
|
60 °C; 显示屏： 50 °C，运行温度为典型的 50 °C 时，关闭显示屏
|
|
● 垂直安装，最小值
|
0 °C
|
|
● 垂直安装，最大值
|
40 °C; 显示屏：40 °C，运行温度为典型值 40 °C 时，显示屏关闭
|
|
运输/储存时的环境温度
|
|
● 最小值
|
-40 °C
|
|
● 最大值
|
70 °C
|
|
组态
|
|
编程
|
|
编程语言
|
|
— KOP
|
是
|
|
— FUP
|
是
|
|
— AWL
|
是
|
|
— SCL
|
是
|
|
— GRAPH
|
是
|
|
技术保护
|
|
● 用户程序保护/密码保护
|
是
|
|
● 复制保护
|
是
|
|
● 模块保护
|
是
|
|
访问保护
|
|
● 显示屏密码
|
是
|
|
● 防护级别：写保护
|
是
|
|
● 防护级别： 读写保护
|
是
|
|
● 防护级别： 全部保护
|
是
|
|
循环时间监测
|
|
● 下限
|
可调整的最短循环时间
|
|
● 上限
|
可调整的最长循环时间
|
|
尺寸
|
|
宽度
|
175 mm
|
|
高度
|
147 mm
|
|
深度
|
129 mm
|
|
重量
|
|
重量，约
|
1 988 g
|
