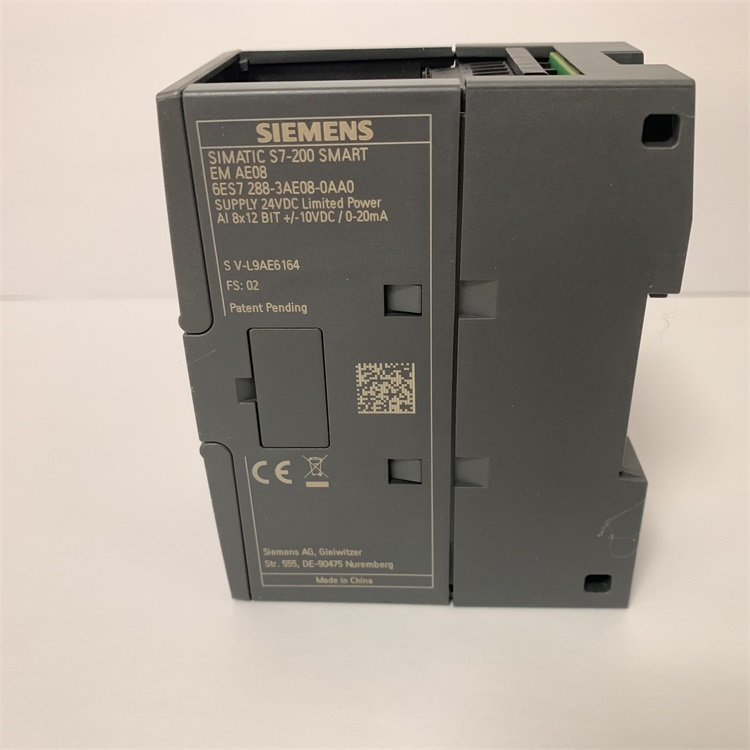

6ES7288-3AE08-0AA0
S7-200SMART(EM AE08模拟量输入模块8输入)
,,制造业的未来工业领域正在全球范围内发挥越来越重要的作用,是推动科技创新、经济增长和社会稳定的重要力量。但与此同时,市场竞争也在变得愈发激烈。客户需要新的、高质量的产品,要求以更快的速度交付根据客户要求而定制的产品。此外,还必须不断提高生产力" />6ES7288-3AE08-0AA0
S7-200SMART(EM AE08模拟量输入模块8输入)
制造业的未来
工业领域正在全球范围内发挥越来越重要的作用,是推动科技创新、经济增长和社会稳定的重要力量。但与此同时,市场竞争也在变得愈发激烈。客户需要新的、高质量的产品,要求以更快的速度交付根据客户要求而定制的产品。此外,还必须不断提高生产力水平。只有那些能以更少的能源和资源完成产品生产的企业,才能够应对不断增长的成本压力。
而这些困难都是可以克服的。解决方案就在于实现虚拟生产和与现实生产环境的融合,采用创新软件、自动化技术、驱动技术及服务。这些能够缩短产品上市时间、提高生产效率和灵活性,帮助工业企业保持在市场上的竞争优势。

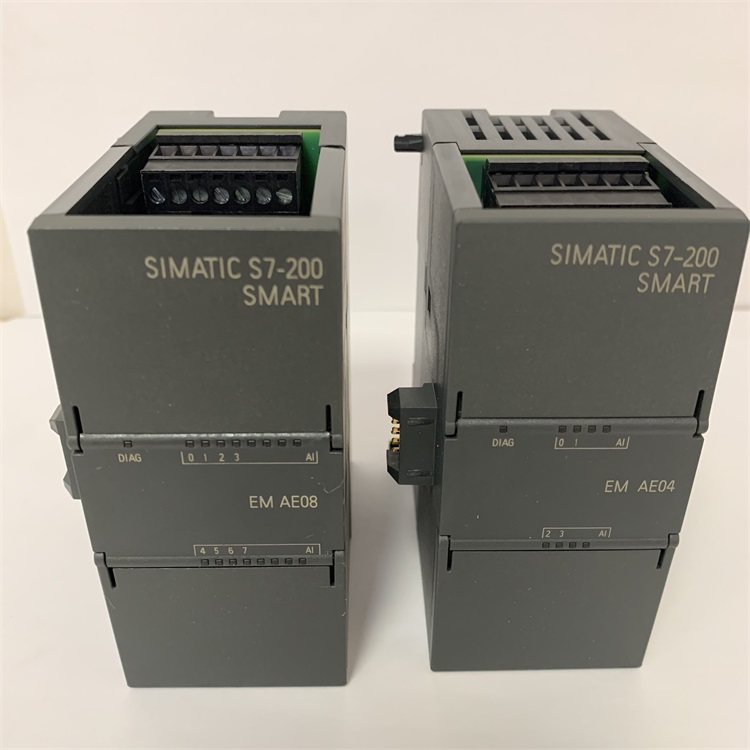

西门子EM AE04 和EM AE08模拟量输入规范
表格 A- 87 常规规范
型号 EM 4 点模拟量输入 (EM AE04) EM 8 点模拟量输入 (EM AE08)
产品编号 6ES7288-3AE04-0AA0 6ES7288-3AE08-0AA0
尺寸 W x H x D (mm) 45 x 100 x 81 45 x 100 x 81
重量 147 g 186 g
功耗 1.5 W(无负载) 2.0 W(无负载)
电流消耗(SM 总线) 80 mA 80 mA
电流消耗 (24 V DC) 40 mA(无负载) 70 mA(无负载)
表格 A- 88 模拟量输入
型号 EM 4 点模拟量输入 (EM AE04) EM 8 点模拟量输入 (EM AE08)
输入点数 4 8
类型 电压或电流(差动),可选择,2
个为一组
电压或电流(差动),可选择,2
个为一组
范围 ±10 V、±5 V、±2.5 V 或 0 到 20
mA
±10 V、±5 V、±2.5 V 或 0 到 20 mA
满量程范围(数据字) -27,648 到 27,648 -27,648 到 27,648
过冲/下冲范围
(数据字)
电压:27,649 到 32,511/-27,649 到
-32,512
电流:27,649 到 32,511/-4864 到 0
电压:27,649 到 32,511/-27,649 到 -
32,512
电流:27,649 到 32,511/-4864 到
0(请参见模拟量输入电压表示法和模
拟量输入电流表示法 (页 801)。)
上溢/下溢(数据字) 电压:32,512 到 32,767/-32,513 到
-32,768
电流:32,512 到 32,767/-4,865 到 -
32,768
电压:32,512 到 32,767/-32,513 到 -
32,768
电流:32,512 到 32,767/-4,865 到 -
32,768(请参见模拟量输入电压表示
法和模拟量输入电压表示法
SIMATIC S7-200 SMART 产品亮点
机型丰富,更多选择
提供不同类型、I/O点数丰富的CPU模块,单体I/O点数最高可达60点,可满足大部分小型自动化设备的控制需求。另外,CPU模块配备标准型和经济型供用户选择,对于不同的应用需求,产品配置更加灵活,最大限度的控制成本。
选件扩展,精确定制
新颖的信号板设计可扩展通信端口、数字量通道、模拟量通道。在不额外占用电控柜空间的前提下,信号板扩展能更加贴合用户的实际配置,提升产品的利用率,同时降低用户的扩展成本。
高速芯片,性能卓越
配备西门子专用高速处理器芯片,基本指令执行时间可达0.15 μ s,在同级别小型PLC中遥遥领先。一颗强有力的“芯”,能让您在应对繁琐的程序逻辑,复杂的工艺要求时表现的从容不迫。
以太互联,经济便捷
CPU模块本体标配以太网接口,集成了强大的以太网通信功能。一根普通的网线即可将程序下载到PLC中,方便快捷,省去了专用编辑电缆。通过以太网接口还可与其它CPU模块、触摸屏、计算机进行通信,轻松组网。
三轴脉冲,运动自如
CPU模块本体最多集成3路高速脉冲输出,频率高达100kHz,支持PWM/PTO输出方式以及多种运动模式,可自由设置运动包络。配以方便易用的向导设置功能,快速实现设备调整、定位等功能。
通用SD卡,快速更新
本机集成Micro SD卡插槽,使用市面上通用的Micro SD卡即可实现程序的更新和PLC固件升级,极大地方便了客户工程师对最终用户的服务支持,也省去了因PLC固件升级返厂服务的不便。
软件友好,编程高效
在继承西门子编程软件强大功能的基础上,融入了更多的人性化设计,如新颖的带状式菜单、全移动式界面窗口、方便的程序注释功能、强大的密码保护等。在体验强大功能的同时,大幅提高开发效率,缩短产品上市时间。
完美整合,无缝集成
SIMATIC S7-200 SMART 可编程控制器,SIMATIC SMART LINE触摸屏,SINAMICS V20变频器和SINAMICS V90伺服驱动系统完美整合,为OEM客户带来高性价比的小型自动化解决方案,满足客户对于人机交互、控制、驱动等功能的全方位需求。
