S7-200 SMART家族提供各种各样的模块以扩展CPU的性能。通过扩展模块，您可以很容易的扩展控制器的本地I/O，以满足您的应用需求。我们分别提供了数字/模拟模块以提供额外的数字/模拟 I/O通道

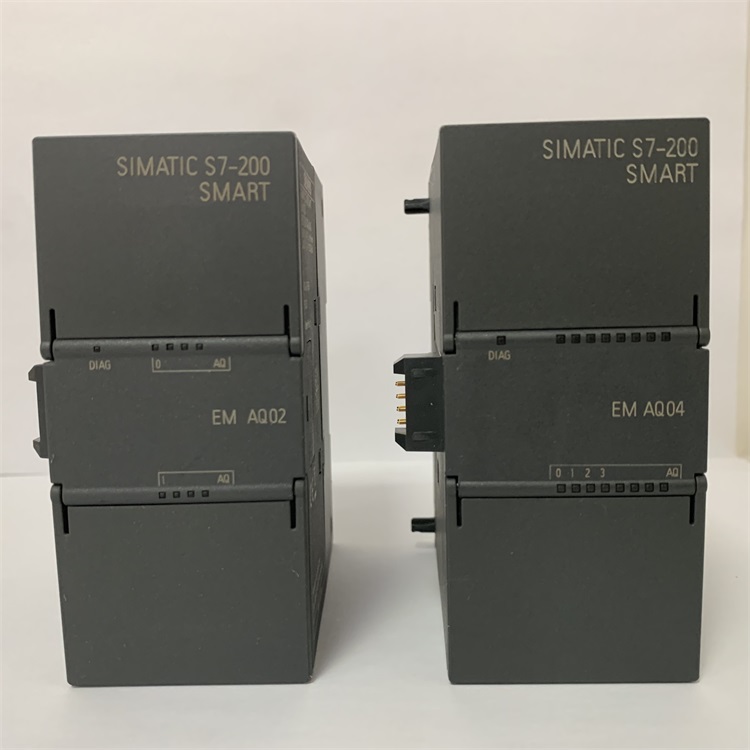

西门子EM AQ02和EM AQ04模拟量输出模块规范

技术数据 EM 2  点模拟量输出 (EM AQ02) EM 4  点模拟量输出 (EM AQ04)

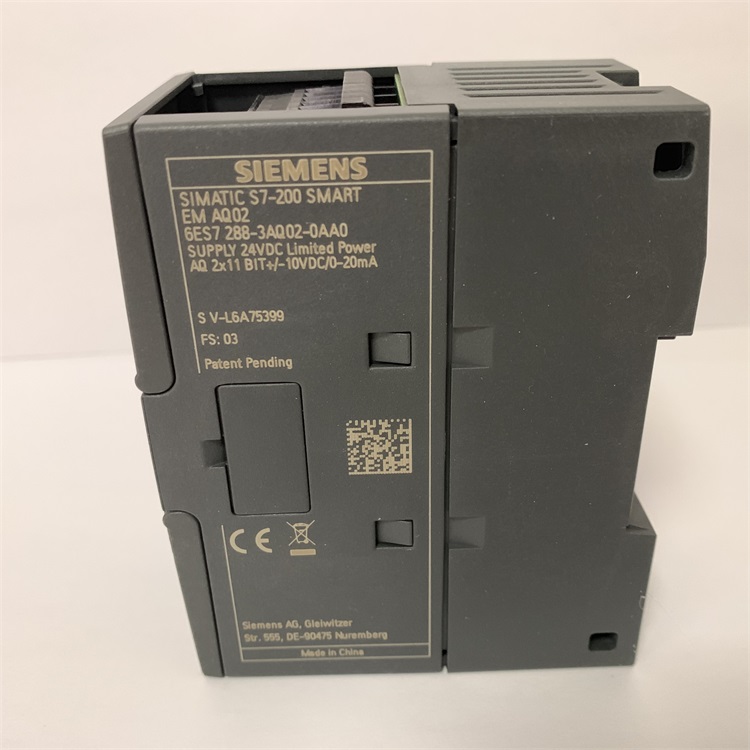

产品编号 6ES7288-3AQ02-0AA0  6ES7288-3AQ04-0AA0

尺寸 W x H x D (mm)  45 x 100 x 81  45 x 100 x 81

重量  147.1 g  170.5 g

功耗  1.5 W（无负载）  2.1 W（无负载）

电流消耗（SM 总线）  60 mA  60 mA

电流消耗 (24 V DC)  50 mA（无负载）  75 mA（无负载）

表格 A- 94 模拟量输出

技术数据 EM 2  点模拟量输出 (EM AQ02) EM 4  点模拟量输出 (EM AQ04)

输出点数  2  4

类型  电压或电流  电压或电流

范围  ±10 V 或 0 到 20 mA  ±10 V 或 0 到 20 mA

分辨率  电压模式：11 位 + 符号位

电流模式：11 位

电压模式：11 位 + 符号位

电流模式：11 位

满量程范围（数据字）  电压：-27,648 到 27,648

电流：0 到 27,648

电压：-27,648 到 27,648

电流：0 到 27,648

（请参见电压和电流的输出范围

(页 803)。）

精度（25 °C/0 到 55 °C）  满量程的 ±0.5%/±1.0%  满量程的 ±0.5%/±1.0%

稳定时间（新值的 95%）  电压：300 μs (R)，750 μs

(R)，750 μs (1 μF)

电流：600 μs (1 mH)，2 ms (10

mH)

电压：300 μs (R)，750 μs (R)，750

μs (1 μF)

电流：600 μs (1 mH)，2 ms (10 mH)

负载阻抗  电压 ：≥ 1000 Ω

电流：≤ 500 Ω

电压 ：≥ 1000 Ω

电流：≤ 600 Ω

STOP 模式下的输出行为  上一个值或替换值（默认值为 0）  上一个值或替换值（默认值为 0）
