SMART扩展模块简要介绍

数字量输入模块（EM DI08） 数字量输出模块（EM DR08/DT08）

数字量输入/输出模块（EM DR16/DT16/DR32/DT32）

模拟量输入模块(EM AI04)  模拟量输出模块(EM AQ02)

模拟量输入/输出模块(EM AM06)

S7-200 SMART家族提供各种各样的模块以扩展CPU的性能。通过扩展模块，您可以很容易的扩展控制器的本地I/O，以满足您的应用需求。我们分别提供了数字/模拟模块以提供额外的数字/模拟 I/O通道

技术数据

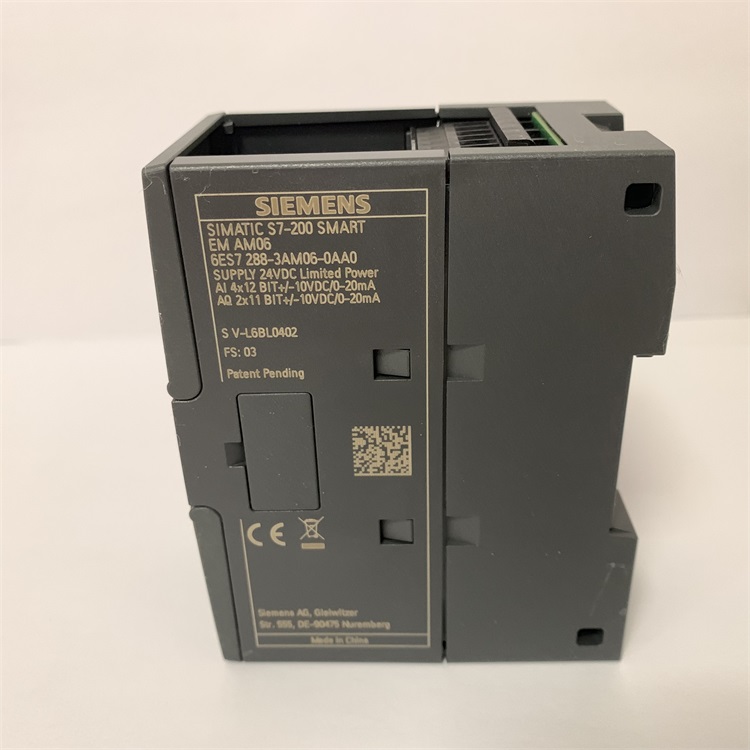

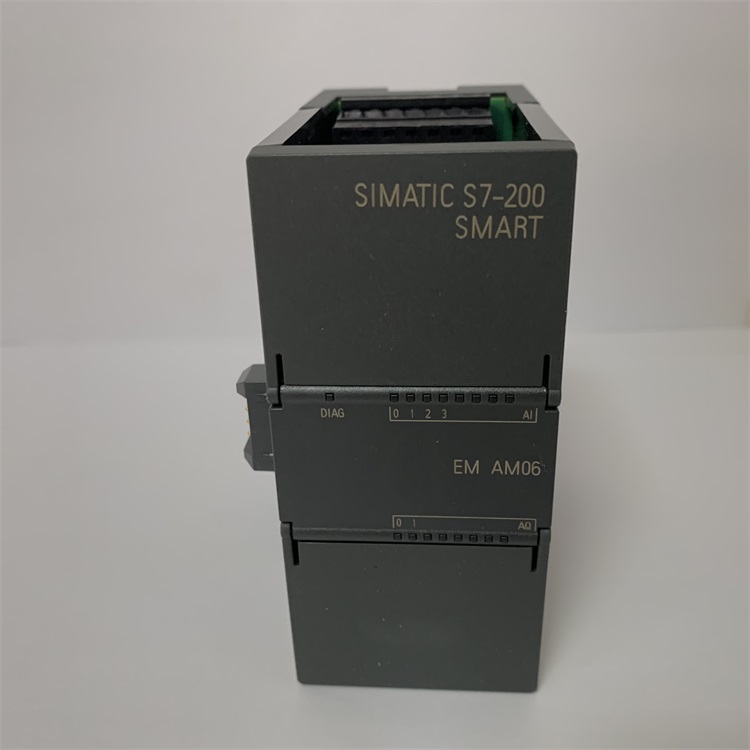

SIMATIC S7-200 SMART， 模拟 I/O SM AM06，4 个模拟输入/2 个模拟输出， 0..10V，0..5V，0/4..20mA，+/-5V， +/-2.5V，12 Bit 分辨率 或 4...20mA，+/-10V 11 Bit 分辨率

一般信息

产品类型标志 SM AM06，AI 4x12 bit，AQ 2x11 bit

运行中的 CiR 配置

可在 RUN 模式下更改参数分配 否

电源电压

额定值 (DC)

● DC 24 V 是; -15 / +20 %

允许范围，下限 (DC) 20.4 V

允许范围，上限 (DC) 28.8 V

输入电流

耗用电流，典型值 60 mA

来自背板总线 DC 5 V，典型值 80 mA

功率损失

功率损失，典型值 2 W

模拟输入

模拟输入端数量 4

输入范围

● 电压 是; ±10V、±5V、±2.5V

● 电流 是; 0 至 20 mA

● 热电偶 否

● 电阻温度计 否

● 电阻 否

输入范围（额定值），电压

● -10 V 至 +10 V 是

● 输入电阻（-10 V 至 +10 V） 9 MΩ

● -2.5 V 至 +2.5 V 是

● 输入电阻（-2.5 V 至 +2.5 V） 9 MΩ

● -5 V 至 +5 V 是

● 输入电阻（-5 V 至 +5 V） 9 MΩ

输入范围（额定值），电流

● 0 至 20 mA 是

● 输入电阻（0 至 20 mA） 250 Ω

模拟输出

模拟输出端数量 2; 电流或电压

输出范围，电压

● -10 V 至 +10 V 是

输出范围，电流

● 0 至 20 mA 是

负载电阻（在额定输出范围内）

● 电压输出端的最小值 1 kΩ

● 电流输出端的最大值 500 Ω

输入端的模拟值构成

集成和转换时间/每通道分辨率

● 分辨率（包括过调制范围） 电压模式：11 位 + 符号位，电流模式：11 位

● 带有过调制的分辨率（包括符号在内的位数），最大值 12 bit

● 对于干扰频率 f1（单位 Hz）的干扰电压抑制 10 / 50 / 60 / 400 Hz

测量值滤波

● 可参数化 是; 分 4 个等级：1x，4x，16x，32x 循环时间

● 等级： 无 是; 1x

● 等级：弱 是; 4x

● 等级： 中等 是; 16x

● 等级： 强 是; 32x

输出端的模拟值构成

集成和转换时间/每通道分辨率

● 分辨率（包括过调制范围） 电压模式：11 位 + 符号位，电流模式：11 位

● 同步运行模式分辨率（包括超量程） 电压模式：10 位 + 符号位，电流模式：10 位

报警/诊断/状态信息

诊断功能 是

诊断信息

● 电源电压监控 是

● 断线 是

● 短路 是

诊断显示 LED

● 用于输入端状态 是

● 用于输出端状态 是

防护等级和防护类别

防护等级符合 EN 60529

● IP20 是

标准、许可、证书

CE 标记 是

尺寸

宽度 45 mm

高度 100 mm

深度 81 mm

重量

重量，约 173.4 g
