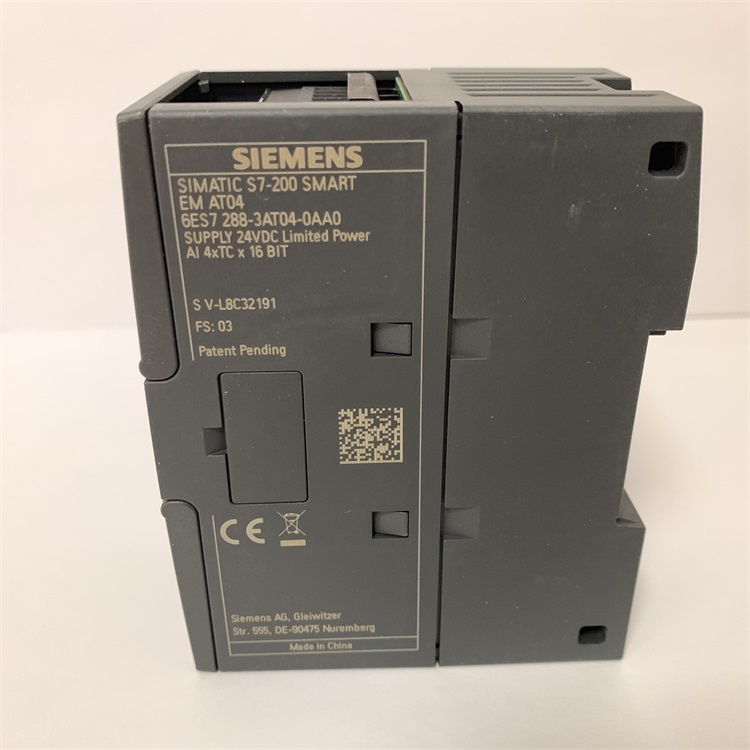

6ES7288-3AT04-0AA0
200SMART ANALOG INPUT SM AT04 TC, 4AI
产品信息细节
SIMATIC S7-200SMART,模拟输入SM AI04,4模拟输入,4xAI热电偶
一般信息
产品类型标志 SM AT04，AI TC 4x16 bit
电源电压
额定值 (DC)
● DC 24 V 是; 标准24 V
允许范围，下限 (DC) 20.4 V
允许范围，上限 (DC) 28.8 V
反极性保护 是
输入电流
耗用电流，典型值 30 mA; 24 V DC 用户电源的电流消耗
耗用电流，最大值 40 mA; 20.4 V DC 时和最大负载时
来自背板总线 DC 5 V，典型值 70 mA; 5 V DC 来自 CPU 模块
来自背板总线 DC 5 V，最大值 80 mA
功率损失
功率损失，典型值 1.5 W
模拟输入
模拟输入端数量 4
输入范围
● 电压 否
● 电流 否
● 热电偶 是
● 电阻温度计 否
● 电阻 否
模拟输出
模拟输出端数量 0
输入端的模拟值构成
集成和转换时间/每通道分辨率
● 带有过调制的分辨率（包括符号在内的位数），最大值 16 bit
尺寸
宽度 45 mm
高度 100 mm
深度 81 mm
重量
重量，约125g
