    8、16 和32通道数字量输出模块灵活地选择控制器以满足相应任务需要用于使用附加输出对系统进行后续扩展35mm宽的模块具有参数设置和诊断功能25mm宽的模块可在狭小空间内使用:极为经济,无参数设置或诊断功能

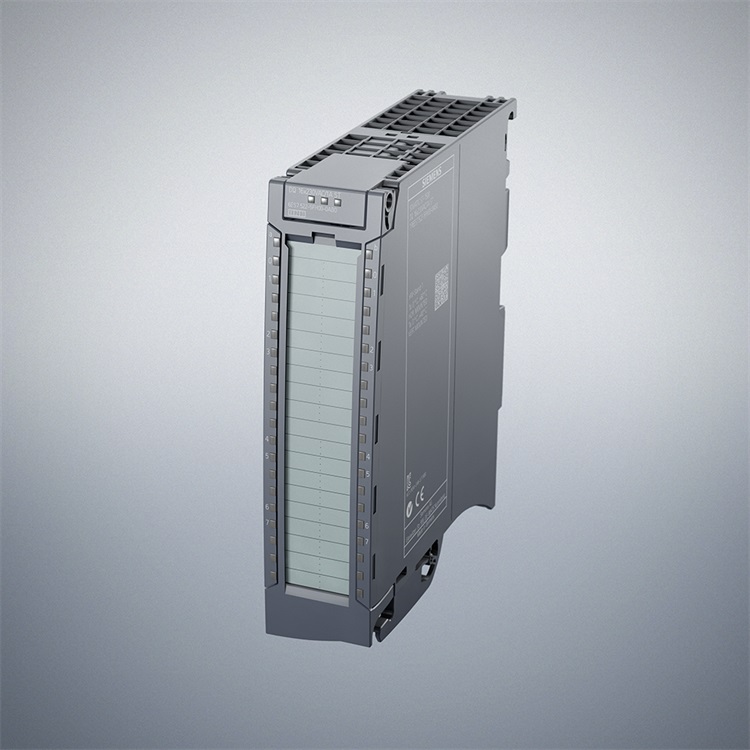

    名称:西门子PLCSM522数字量输出模块
    可在线通过咨询了解详情

    通过以下按钮进入下一步
    • 详情
    • 评价

    产品概述

    8、16 和32通道数字量输出模块灵活地选择控制器以满足相应任务需要用于使用附加输出对系统进行后续扩展35mm宽的模块具有参数设置和诊断功能25mm宽的模块可在狭小空间内使用:极为经济,无参数设置或诊断功能


    西门子SM522数字量输出模块订货号:

    6ES7522-1BF00-0AB0

    SIMATIC S7-1500, 数字输出模块 DQ 8xDC 24V/2A HF; 8 条通道,每组 8 条; 每组 8A; 诊断;替换值: 前连接器(螺栓端子 或推拉式)单独订购



    6ES7522-1BH01-0AB0

    SIMATIC S7-1500, 数字输出模块 DQ16xDC 24V/0.5A HF; 16 通道分成组,每组 8; 4A 每组; 单通道诊断; 替换值: 前连接器(螺栓端子 或推拉式)单独订购



    6ES7522-1BH10-0AA0

    SIMATIC S7-1500, 数字式输出模块, DQ16xDC 24V/0.5A BA, 16 条通道,每组 8 条, 4A 每组 包括推入式正面连接器在内



    6ES7522-1BL01-0AB0

    SIMATIC S7-1500, 数字输出模块 DQ 32xDC 24V/0.5A HF; 32 条通道,每组 8 条; 4A 每组; 单通道诊断; 替换值: 前连接器(螺栓端子 或推拉式)单独订购



    6ES7522-1BL10-0AA0

    SIMATIC S7-1500, 数字式输出模块, DQ32xDC 24V/0.5A BA, 32 条通道,每组 8 条, 4A 每组 包括推入式正面连接器在内



    6ES7522-5EH00-0AB0

    SIMATIC S7-1500, 数字输出模块 DQ16x24..48VUC/125V DC/0.5A ST; 16 通道,分成组,每组 1; 0.5A 每组; 替换值: 注意降额 前连接器(螺栓端子 或推拉式)单独订购



    6ES7522-5FF00-0AB0

    SIMATIC S7-1500, 数字输出模块 DQ 8x230V AC/2A ST;TRIAC; 8 通道,分成组,每组 1; 2A 每组; 替换值: 前连接器(螺栓端子 或推拉式)单独订购



    6ES7522-5FH00-0AB0

    SIMATIC S7-1500, 数字输出模块 DQ 16x230V AC/1A ST;TRIAC; 16 通道,分成组,每组 2; 2A 每组; 替换值: 前连接器(螺栓端子 或推拉式)单独订购



    6ES7522-5HF00-0AB0

    SIMATIC S7-1500, 数字输出模块 DQ 8x230V AC/5A ST;继电器; 8 通道,分成组,每组 1; 5A 每组; 诊断;替换值: 前连接器(螺栓端子 或推拉式)单独订购



    6ES7522-5HH00-0AB0

    SIMATIC S7-1500, 数字输出模块 DQ 16x230V AC/2A ST;继电器 16 通道,分成组,每组 2; 4A 每组; 诊断;替换值: 前连接器(螺栓端子 或推拉式)单独订购


    应用

    数字量输出模块可以切换设备中的 24 V DC 或 230 V AC 电压,从而可将内部信号从控制器传输至设备。可以连接电磁阀、直流接触器和指示灯。

    35 mm 宽的输出模块具有可设定的参数和诊断功能,因此可根据相应过程要求进行灵活调整。

    25 mm 宽的输出模块没有可设定的参数或诊断功能,因此可极为方便地集成到工程系统中。建议将它们在只需要很少输入通道的位置使用,或在必须在十分有限的空间内部署大量通道的情况下使用。

    根据需要,可在一个站中并排使用两种模块。由于具有统一特性并采用共同的系统附件,处理十分方便。

    提供了以下宽度为 35 mm 的数字量输出模块:

    DQ 16x24VDC/0.5A ST;
    数字量输出模块,16 通道 24 VDC / 0.5 A(晶体管);两个电压组;每组 4 A;可设置诊断功能;可设置输出替代值DQ 32x24VDC/0.5A ST;
    数字量输出模块,32 通道 24 VDC / 0.5 A(晶体管);四个电压组;每组 4 A;可设置诊断功能;可设置输出替代值DQ 8x24VDC/2A HF;
    数字量输出模块,8 通道 24 VDC / 2 A(晶体管);四个电压组;每组 8 A;可设置诊断功能;可设置输出替代值DQ 8x230VAC/2A ST;
    数字量输出模块,8 通道 230 VAC / 2 A(晶体管);八个电压组;每组 2 A;可设置诊断功能;可设置输出替代值DQ 8x230VAC/5A ST;
    带有 8 点输出的数字量输出模块,230 V AC/5 A(继电器);8 个电压组;每组 5 A;可设置输出的替代值

    提供了以下宽度为 25 mm 的数字量输出模块:

    DQ 16x24VDC/0.5A BA;
    带有 16 个通道的数字量输出模块,24 VDC/0.5 A(晶体管);源型输出;两个电压组 4ADQ 32x24VDC/0.5A BA;
    带有 16 个通道的数字量输出模块,24 VDC/0.5 A(晶体管);源型输出;四个电压组;每组 4 A

    设计

    用一个螺丝安装在 S7-1500 安装导轨上35 mm 模块 采用螺钉型端子或推入式端子的标准化 40 针前连接器(不能用于 25 mm 模块)25 mm 模块 采用推入式端子的标准化 40 针前连接器(不能用于 35 mm 模块)标准化、协调型前连接器针脚分配,更便于接线可连接芯线截面积0.25 mm2 至 1.5 mm2(AWG24 至 16)集成式电压桥接件,用于灵活形成电压组(仅 35 mm 模块)前连接器的预接线位置前盖带有可扩充的电缆室,即使完全接线时也如此模块正面的清晰标签模块类型订货号硬件和固件型号通道编号标签电缆连接图

    含在供货范围之内:

    用于手工贴标签的一个标签条一个 U 型连接器印制有文字的前门前连接器((仅 25 mm 模块)


    功能

    统一的显示和诊断方式:
    故障(红色 LED)和运行(绿色 LED)模块状态显示用于信号状态日志的信号状态显示。"0" 和日志。"1"(绿色 LED)或短路指示(红色 LED)显示 24 V DC 电源电压(绿色 LED)支持的功能:

    识别和维护数据 IM0 至 IM3固件更新与通道有关的参数分配(仅限 HF 模块)按通道进行诊断(仅限 HF 模块)等时同步模式(取决于模块)可以为输出设置替换值(仅限于 35 mm 模块)
