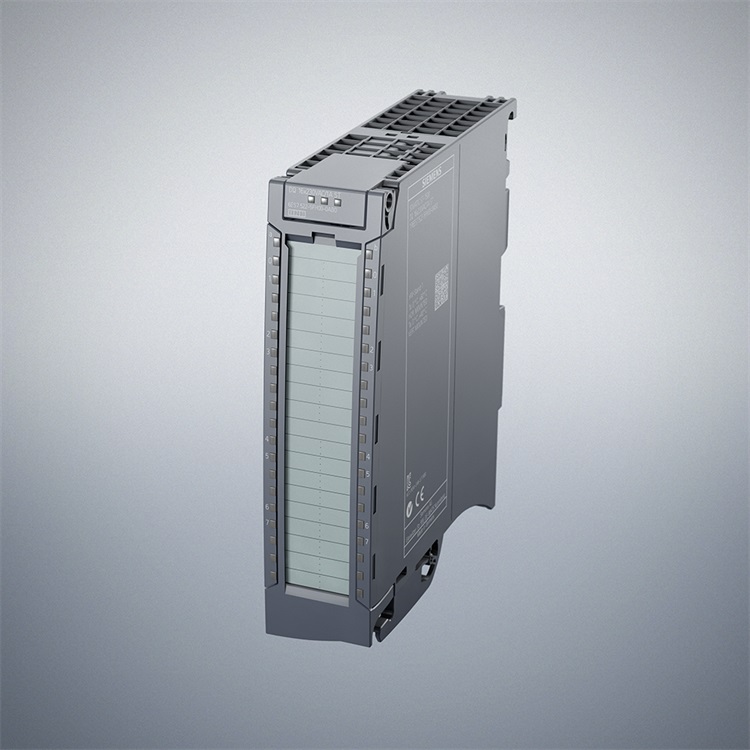

西门子PLCSM521数字量输入模块

6ES7521-1BH00-0AB0

SIMATIC S7-1500， 数字量输入模块 DI 16xDC 24V HF， 16 通道，分成组，每组 16； 输入延时 0.05..20ms； 输入端类型 3 (IEC 61131)； 诊断；过程报警： 前连接器（螺栓端子 或推拉式）单独订购

6ES7521-1BH10-0AA0

SIMATIC S7-1500， 数字输入模块， 16 数字输入 x 24 V DC 总线适配器， 16 通道分成组，每组 16， 输入延迟典型值 3.2ms， 输入端类型 3（IEC 61131） 包括推入式正面连接器在内

6ES7521-1BH50-0AA0

SIMATIC S7-1500， 数字量输入模块 DI 16x24V DC BA，M-lesend； 16 通道，分成组，每组 16； 输入延时 3.2ms； 输入端类型 3 (IEC 61131)： 前连接器（螺栓端子 或推拉式）单独订购

6ES7521-1BL00-0AB0

SIMATIC S7-1500， 数字量输入模块 DI 32xDC 24V HF， 32 条通道，每组 16 条； 输入延时 0.05..20ms 输入端类型 3 (IEC 61131)； 诊断；过程报警： 前连接器（螺栓端子 或推拉式）单独订购

6ES7521-1BL10-0AA0

SIMATIC S7-1500， 数字输入模块， DI 32xDC 24V BA， 32 条通道，每组 16 条， 输入延迟典型值 3.2ms， 输入端类型 3（IEC 61131） 包括推入式正面连接器在内

6ES7521-1FH00-0AA0

SIMATIC S7-1500， 数字量输入模块 DI 16xAC 230V BA， 16 条通道，每组 4 条； 输入延时 20ms； 输入端类型 1 (IEC 61131)： 前连接器（螺栓端子 或推拉式）单独订购

6ES7521-7EH00-0AB0

SIMATIC S7-1500， 数字量输入模块 DI 16x 24...125V UC HF， 16 通道，分成组，每组 1； 输入延时 0.05..20ms； 输入端类型 3 (IEC 61131)； 诊断；过程报警： 前连接器（螺栓端子 或推拉式）单独订购

产品概述

1.16 和 32 通道数字量输入模块

2.灵活地选择控制器以满足相应任务需要

3.用于使用附加输入对系统进行后续扩展

4.35 mm 宽的模块具有参数设置和诊断功能

5.25 mm 宽的模块可在狭小空间内使用：

6.极为经济，无参数设置或诊断功能

应用

数字量输入模块可记录设备中的 24 V DC 或 230 V AC 信号，并将它们传送到控制器。可以连接开关以及 2 线制、3 线制或 4 线制接近开关。

35 mm 宽的输入模块具有可设定的参数和诊断功能，因此可根据相应过程要求进行灵活调整。

25 mm 宽的低成本模块没有可设定的参数或诊断功能，可极为方便地集成到工程系统中。建议将它们在只需要很少输入通道的位置使用，或在必须在十分有限的空间内部署大量通道的情况下使用。

根据需要，可在一个站中并排使用两种模块。由于具有统一特性并采用共同的系统附件，处理十分方便。

提供了以下宽度为 35 mm 的数字量输入模块：

DI 16x24VDC HF；

16 通道数字量输入模块，用于记录 24 V DC 信号；一个电压组；输入延迟 0.05 ... 20 ms；输入类型 3 (IEC 61131)；可设置诊断和硬件中断

DI 32x24VDC HF;

32 通道数字量输入模块，用于记录 24 V DC 信号；两个电压组；输入延迟 0.05 ... 20 ms；输入类型 3 (IEC 61131)；可设置诊断和硬件中断

DI 16x24VDC SRC BA;

16 通道数字量输入模块，用于记录 24 V DC 信号；低电平有效；一个电压组；固定输入延迟 3.2 ms；输入类型 3 (IEC 61131)

DI 16x230VAC BA;

16 通道数字量输入模块，用于记录 230 V DC 信号；低电平有效；一个电压组；固定输入延迟 20 ms；输入类型 1 (IEC 61131)

提供了以下宽度为 25 mm 的数字量输入模块：

DI 16x24VDC BA;

16 通道数字量输入模块，用于记录 24 V DC 信号；漏型输入；一个电压组；固定输入延迟 3.2 ms；输入类型 3 (IEC 61131)

DI 32x24VDC BA;

32 通道数字量输入模块，用于记录 24 V DC 信号；漏型输入；一个电压组；固定输入延迟 3.2 ms；输入类型 3 (IEC 61131)

设计

用一个螺丝安装在 S7-1500 安装导轨上

35 mm 模块 采用螺钉型端子或推入式端子的标准化 40 针前连接器（不能用于 25 mm 模块）

25 mm 模块 采用推入式端子的标准化 40 针前连接器（不能用于 35 mm 模块）

标准化、协调型前连接器针脚分配，更便于接线

可连接芯线截面积0.25 mm2 至 1.5 mm2（AWG24 至 16）

集成式电压桥接件，用于灵活形成电压组(仅 35 mm 模块)

前连接器的预接线位置

前盖带有可扩充的电缆室，即使完全接线时也如此

模块正面的清晰标签

模块类型

订货号

硬件和固件型号

通道编号标签

电缆连接图

含在供货范围之内：

用于手工贴标签的一个标签条

一个 U 型连接器

印制有文字的前门

前连接器（(仅 25 mm 模块）

功能

统一的显示和诊断方式：

故障（红色 LED）和运行（绿色 LED）模块状态显示

用于信号状态日志的信号状态显示。"0" 和日志。 "1"（绿色 LED），或者，指示线断（红色 LED）

显示 24 V DC 电源电压（绿色 LED）

支持的功能：

识别和维护数据 IM0 至 IM3

固件更新

模块级别的共享设备和 MSI（模块化共享输入）；

与 PROFINET 结合使用时，可将这些模块分配给多个 IO 控制器

与通道有关的参数分配（仅限 HF 模块）

硬件中断（仅限 HF 模块）

按通道进行诊断（仅限 HF 模块）

等时同步模式（取决于模块）
