西门子1200PLCCM1241通讯模块

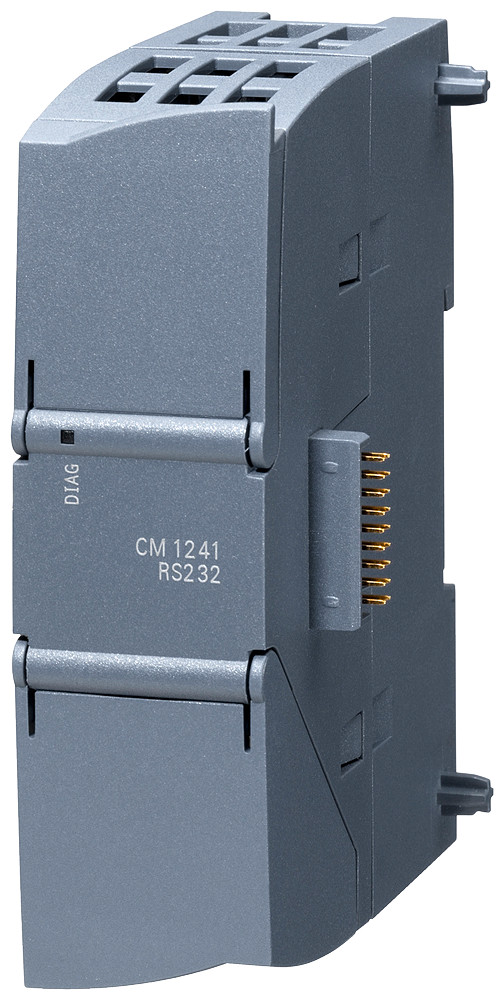

6ES7241-1AH32-0XB0

SIMATIC S7-1200， 通信模块 CM 1241， RS-232，9 针 Sub-D（插针）， 支持自由端口

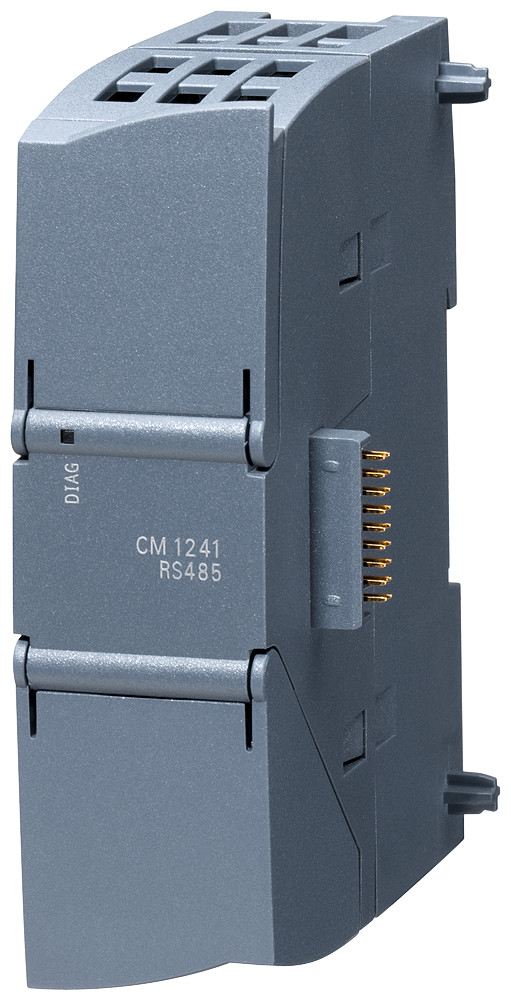

6ES7241-1CH32-0XB0

SIMATIC S7-1200， 通信模块 CM 1241， RS422/485，9 针 Sub-D（插座） 支持自由端口

产品概述

通过点到点连接可进行快速、高性能的串行数据交换

执行的协议：ASCII、USS 驱动协议、Modbus RTU，3964(R)

也可以加载加载附加协议

使用 STEP 7 Basic 可实现简单的参数化过程

产品应用

CM 1241通讯模块用于通过点对点连接进行的快速、高性能的串行数据交换。

可实现点到点连接，例如：

SIMATIC S7 自动化系统和许多其他制造商提供的系统

打印机

机器人控制

调制解调器

扫描器

条形码阅读器等

产品设计

CM 1241通讯模块具有与基本设备相同的设计特点。

安装在 DIN 导轨上：

模块安装在右侧 CPU 旁边的导轨上，相互电气、机械地连接，并且通过滑块机构连接到 CPU。

直接安装：

水平或垂直安装在 DIN 导轨上或使用集成插片直接安装在控制柜中。

该通讯模块配备下列各项：

具有用于显示“发送”、“接收”和“错误”的状态指示灯

通讯接口：

可用于RS232或RS422/485物理传输特性

西门子PLC功能

下列标准协议可用于 CM 1241 通讯模块：

ASCII:

用于与采用简单传输协议的第三方系统进行接口，例如，带有起始和结束字符或带有块检查字符的协议。接口握手信号可通过用户程序来调用和控制。

MODBUS:

用于符合MODBUS协议的通讯，具有RTU格式：

MODBUS 主站:

以SIMATIC S7 作为主站的主站-从站接口。

MODBUS 从站:

以 SIMATIC S7 作为从站的主站-从站接口；无法实现从站到从站的报文帧流量。

USS 驱动协议：

专门支持 USS 协议驱动程序的连接指令。在这种情况下，驱动程序通过 RS485 交换数据。随后，可以控制这些驱动程序，并可读写参数。

还可以下载更多的驱动程序。

西门子PLC产品参数

使用 STEP 7 Basic，CM 1241通讯模块的参数化变得非常简便：

用户通过集成在 STEP 7 Basic 中的参数化环境来分配模块特性，例如：

已执行的协议驱动程序。

使用的驱动程序特定特性。
